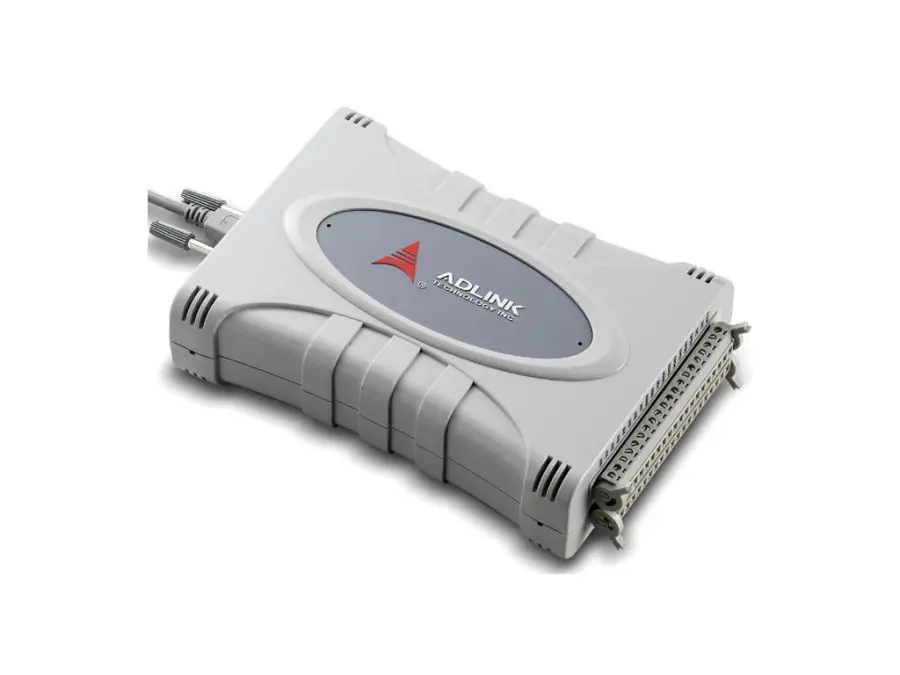

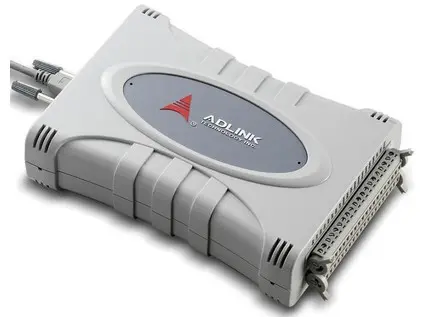

# Adlink USB-2401

Adlink USB-2401 je čtyř-kanálový 24 bitový modul určený pro sběr dat. USB-2401 modul ADLINK obsahuje 4 kanály 24-bitových univerzální diferenciálních analogových vstupů. Zařízení umožňuje připojení různých typu měřících čidel (napětí

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 200416070030 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | ADLINK |

## Podrobný popis

Adlink USB-2401 je čtyř-kanálový 24 bitový modul určený pro sběr dat. USB-2401 modul ADLINK obsahuje 4 kanály 24-bitových univerzální diferenciálních analogových vstupů. Zařízení umožňuje připojení různých typu měřících čidel (napětí, proud, RTD, termočlánek). Maximální vzorkovací frekvence je 2kS/s. Modul má měřicí rozsahy: napětí od ± 312,5 mV do ± 25 V, proud ± 20 mA. Modul je také vhodný pro termoelektrické články typu K, J, N, R, S, B, T a E, a můstkové odporové čidla PT100 a PT1000. Každý kanál může být naprogramován pro měření jiného typu signálu. Modul je napájen z USB portu a zahrnuje FIFO vyrovnávací paměť na 4K vzorků. Pro připojení signálu je použito dvou 20-pinových odnímatelných šroubovacích svorek. USB-2401 je vhodný pro základní měření, vyžadující vysoké rozlišení a přesnost. Příkladem aplikace mohou být laboratorní výzkum a testování materiálů v průmyslovém prostředí. Modul USB-2401 je dodáván s testovacím SW utilitou U-test. Utilita nevyžaduje žádné pokročilé znalosti v programování.SpecifikaceVysokorychlostní USB 2.0Napájení ze sběrnice USB4-kanálový vzorkováncí analogový vstupVestavěné zpracování signálu pro vysoké napětí/proud/termočlánek/RTD snímačMaximální vzorkovací frekvence 2kS/sOdnímatelná šroubovací svorkovnice na moduluUzamykatelný USB kabel pro bezpečné připojeníTestování utilita U-test součástí

## Soubory ke stažení

* [Katalog USB-2401_Datasheet_en_1](https://www.elvac.eu/ipc/download/ADLINK/datasheet/USB-2401_Datasheet_en_1.pdf)
