title: "DRL-24V75W1AZ"
category: "Počítačové komponenty pro průmysl > Napájecí zdroje > Zdroje na DIN lištu"
sku: "151505920020"
---

**Kategorie:** Počítačové komponenty pro průmysl > Napájecí zdroje > Zdroje na DIN lištu

# DRL-24V75W1AZ

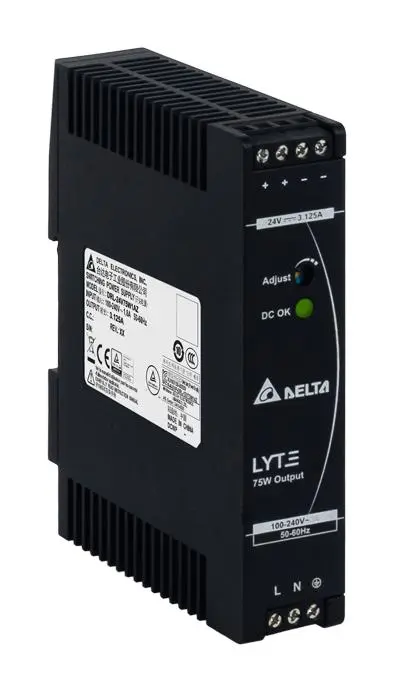

Průmyslový napájecí zdroj Delta DRL-24V75W1AZ pro montáž na DIN lištu. Výkon 75 W, výstup 24 V / 3,125 A, vstup 85–264 VAC, účinnost až 89 %, provozní teplota -20 až +70 °C a spolehlivá ochrana pro průmyslovou automatizaci.

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 151505920020 |
| Záruka | 36 |
| Záruka pro firmy | 36 |
| Značka | DELTA |

## Podrobný popis

Napájecí zdroj Delta DRL-24V75W1AZ ze série LYTE je kompaktní průmyslový zdroj určený pro napájení PLC, HMI panelů, průmyslových počítačů, senzorů a dalších zařízení průmyslové automatizace. Poskytuje výkon 75 W, výstupní napětí 24 V DC / 3,125 A a podporuje široký vstupní rozsah 85–264 VAC nebo 120–375 VDC. Díky montáži na standardní 35mm DIN lištu, bezventilátorovému chlazení a provozní teplotě -20 až +70 °C (studený start až od -30 °C) je vhodný pro použití v průmyslových rozvaděčích i náročných provozních podmínkách. Zdroj využívá ochranu proti přetížení v režimu konstantního proudu, disponuje ochranou proti zkratu, přepětí i přehřátí a splňuje bezpečnostní normy IEC/EN/UL 62368-1, IEC 61010-1 a IEC 60950-1. Model DRL-24V75W1AZ je navíc certifikován jako Limited Power Source (LPS), což usnadňuje jeho použití v mnoha průmyslových aplikacích.Hlavní vlastnostivýkon 75 Wvýstup 24 V DC / 3,125 Avstupní napětí 85–264 VAC nebo 120–375 VDCúčinnost až 89 %nastavitelné výstupní napětí 21,6–26 V DCmontáž na DIN lištu TS35bezventilátorové chlazení přirozenou konvekcíprovozní teplota -20 až +70 °C (cold start od -30 °C)LED indikace DC OKochrana proti přetížení v režimu konstantního proudukompaktní šířka pouze 27 mmcertifikace CE, UKCA, UL/cUL, CB, EAC, RoHS, LPS.Typické použitíprůmyslové rozvaděčePLC a řídicí systémyHMI operátorské panelyprůmyslové počítačeautomatizační technikasenzory a akční členyměřicí technikaOEM strojní zařízeníTechnické parametryParametrHodnotaVstupní napětí85–264 VAC / 120–375 VDCFrekvence47–63 HzVýstupní napětí24 V DCVýstupní proud3,125 AVýstupní výkon75 WÚčinnostaž 89 %Nastavení výstupního napětí21,6–26 V DCProvozní teplota-20 až +70 °CChlazeníPřirozená konvekceMontážDIN lišta TS35Rozměry123,6 × 27 × 102 mmHmotnost0,22 kgOchranné funkceochrana proti přepětí (OVP)ochrana proti přetížení a nadproudu (OCP/OLP)konstantní proud při přetížení 105–133 % jmenovitého prouduochrana proti zkratu v režimu Hiccup s automatickým obnovenímochrana proti přehřátí (OTP)galvanické oddělení vstupu a výstupu 3 kVACkrytí IP20třída ochrany Class I (PE)životnost MTBF > 700 000 hodinočekávaná životnost kondenzátorů 10 let při 115/230 VAC, 50 % zatížení a 40 °C.

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Napájení | Napájení
85–264V AC |
| Provedení zdroje | Provedení zdroje
Montáž na DIN lištu |
| Pasivní chlazení | Pasivní chlazení
Ano |
| Výška | Výška
123,6 mm |
| Hloubka | Hloubka
102 mm |
| Šířka | Šířka
27 mm |
| Výkon | Výkon
75 W |
| Min. provozní teplota | Min. provozní teplota
-20 °C |
| Max. provozní teplota | Max. provozní teplota
70 °C |
| Výstupní napětí | Výstupní napětí
24V DC |

## Soubory ke stažení

* [Katalog DRL-24V75W1AZ](http://www.elvac.eu/ipc/download/DELTA/datasheet/DRL-24V75W1AZ.pdf)
