Description
Výrobce : ELO TOUCHSYSTEMS
Číslo dílu : e658721
Popis : ELO

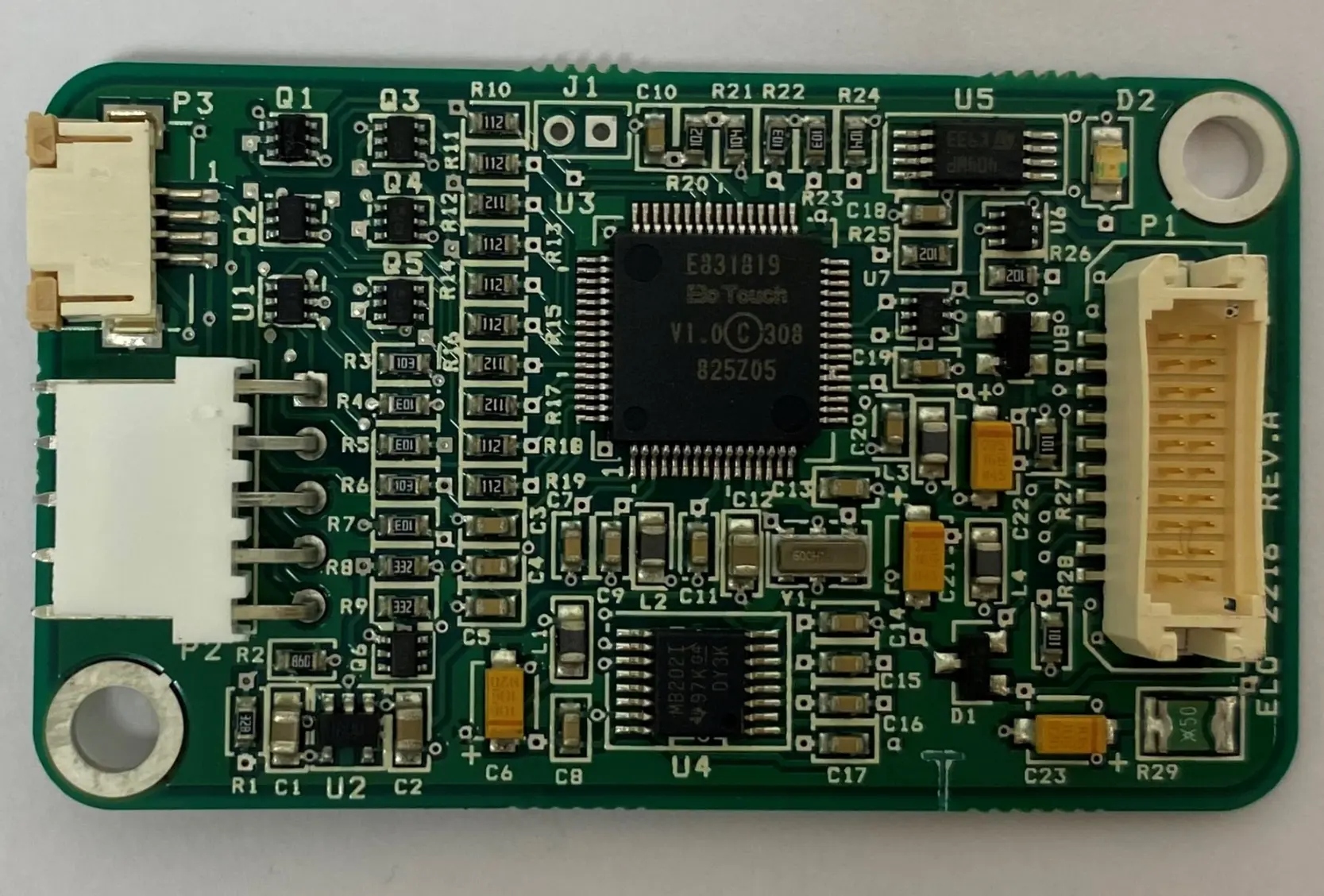

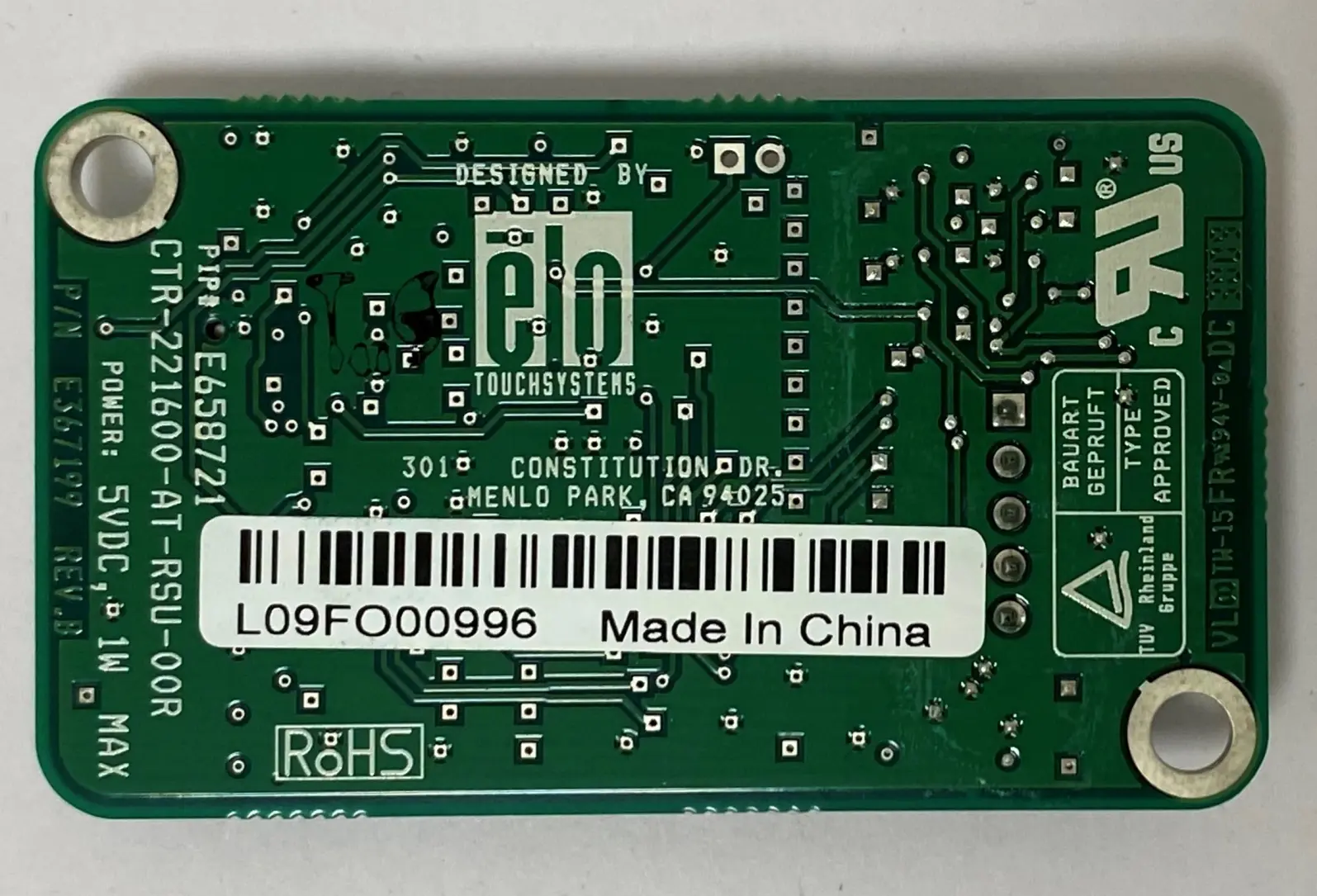

15D1 ACCUTOUCH CONTROLLER CTR-221600-AT-RSU-00R NC/NR
Supply napětí a proudu
- +5 VDC, nominální (+4,50 VDC až +5,25 VDC). Pouze s vlastním napájením.
-50 mA v pohotovostním režimu, typicky při +5 VDC; při dotyku 160 mA průměrně,
240 mA špičkově.
- Průměrný rozptyl energie je 0,5 W, typicky
- Zdroj musí být schopen dodávat minimálně 400 mA.
- Celkové požadavky na šum a zvlnění musí být menší než 100 mV (p-p) pro
frekvence nižší než 1 MHz a menší než 50 mV (p-p) pro frekvence vyšší než 1
MHz.
Rozhraní - sériové číslo
- EIA 232E (sériové rozhraní RS-232), konfigurace DCE. 8 datových bitů, 1
stop bit, bez parity, plně duplexní.
- Hardwarové ruční ovládání: RTS/CTS
- DSR je při připojení a napájení zařízení 2216 vytaženo na HIGH
(>+3V). DTR může být potvrzeno hostitelem pro přerušení toku dat z
řadiče.
- Poznamenejte, že pokud aplikace nesleduje CTS, pak by měl být mezi vydáním
příkazu reset a jakýmkoli jiným příkazem vložen interval přibližně 5
sekund.
Parametry komunikace
- Baud Rate 9600 (výchozí) a 19200
- 8 datových bitů, 1 stop bit, pouze bez parity
Rozhraní-USB
- 2216 je zařízení s plnou rychlostí USB. Pokud je k řadiči připojeno
rozhraní USB, bude řadič komunikovat přes rozhraní USB a nebude komunikovat
přes sériový port.
- Řadič 2216 není nikdy napájen z USB - je napájen pouze z vlastního zdroje.
Provozní režimy
- Plný protokol AccuTouch SmartSet. Emulaci protokolu E281A-4002 lze zvolit
příkazem SmartSet.
- Initial/ Stream/ Untouch/ Z-axis Enable Modes (Režimy aktivace počátečního
stavu/proudu/nedotyku/osy Z).
Rozlišení dotyku
- 4096x4096, nezávislé na velikosti
Doba převodu
- Přibližně 10 ms na sadu souřadnic
