# PCIe-NPL54

Bezventilátorová 4portová karta pro zachycení snímků z kamery GMSL2

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Unit | pcs |
| Code 1 | 124011650005 |
| Warranty | 24 |
| Warranty for companies | 24 |
| Brand | NEOUSYS |

## Podrobný popis

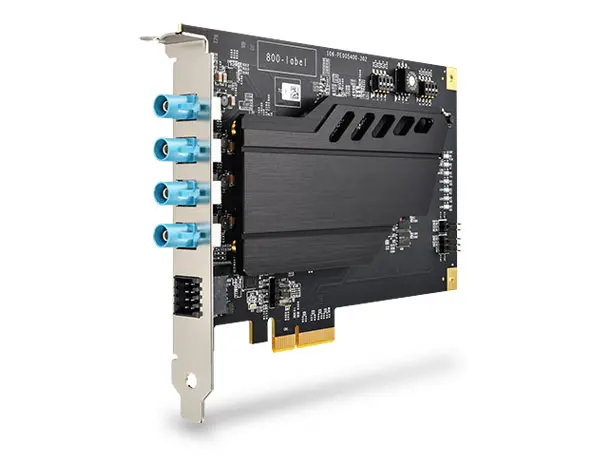

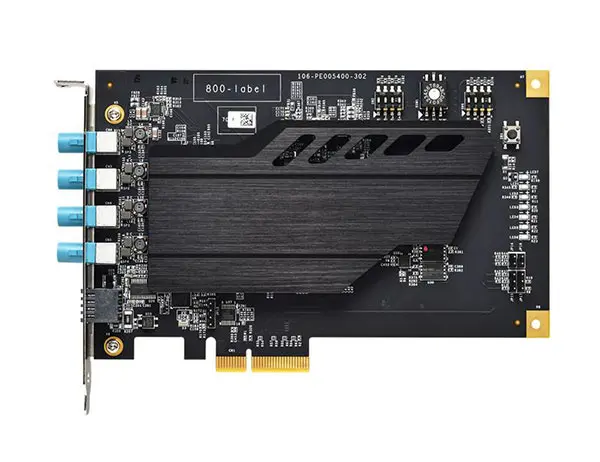

Neousys PCIe-NPL54 Čtyřportová GMSL2 frame grabber karta pro Edge AI, autonomní systémy a strojové viděníNeousys PCIe-NPL54 je specializovaná frame grabber karta určená pro integraci automobilových GMSL2 kamer do průmyslových počítačů a Edge AI platforem s architekturou x86. Umožňuje připojení až čtyř GMSL2 kamer prostřednictvím konektorů FAKRA Z a poskytuje spolehlivý přenos obrazových dat pro aplikace autonomního řízení, ADAS, mobilní robotiky, strojového vidění a senzorové fúze. Díky bezventilátorovému provedení, širokému rozsahu provozních teplot a podpoře GPS synchronizace je vhodná pro nasazení v průmyslovém i dopravním prostředí.  Klíčové vlastnosti4× vstup GMSL2 přes konektory FAKRA Z podpora vybraných 8Mpx, 5Mpx, 3Mpx a 2Mpx GMSL2 kamer s připravenými ovladači rozhraní PCI Express Gen2 x4 GPS PPS vstup a výstup pro synchronizaci obrazových dat napájení přímo ze sběrnice PCIe není vyžadováno externí PCIe napájení jednoslotové provedení v poloviční délce karty bezventilátorový provoz provozní teplota -40 °C až +70 °C kompatibilita s Ubuntu Linux 20.04, 22.04 a 24.04 Podpora více kamerKarta podporuje několik ověřených konfigurací kamer, například:2× 8 Mpx + 1× 3 Mpx při 30 FPS 4× 5 Mpx při 30 FPS 4× 3 Mpx při 30 FPS 4× 2 Mpx při 60 FPS 4× 2 Mpx při 30 FPS Díky tomu je vhodná pro vícekamerové systémy vyžadující vysokou kvalitu obrazu a synchronizované snímání.  Přesná synchronizace senzorůIntegrovaný GPS PPS vstup umožňuje synchronizaci obrazových dat mezi více kartami PCIe-NPL54 nebo mezi kamerami a dalšími senzory, například LiDARy. GPS PPS výstup kopíruje vstupní signál a umožňuje jednoduché řetězení více zařízení z jednoho zdroje synchronizačního impulzu.  Optimalizováno pro Edge AIPCIe-NPL54 využívá FPGA architekturu navrženou pro nízkou latenci a efektivní zpracování obrazových dat. Při streamování ze čtyř 5Mpx kamer při 30 FPS dosahuje spotřeby nižší než 20 W, což umožňuje bezventilátorový provoz až do teploty 70 °C.  Spolehlivost v náročném prostředíKarta obsahuje mechanismus automatické obnovy streamování po neočekávaném přerušení komunikace způsobeném elektrostatickým výbojem (ESD). Tím je zajištěna vysoká dostupnost systému i v průmyslových a mobilních aplikacích.  Technické parametryParametrHodnotaModelPCIe-NPL54Typ zařízeníGMSL2 Frame GrabberRozhraníPCI Express Gen2 x4Formát kartySingle-slot, half-length PCIeKamerové vstupy4× GMSL2 FAKRA ZGPS PPS1× vstup, 1× výstupSériový port1× RS-232Rozměry167,7 × 111 mmHmotnost183 gProvozní teplota-40 °C až +70 °CSkladovací teplota-40 °C až +85 °CVlhkost10–90 % bez kondenzaceCertifikaceCE, FCC Class AOperační systémUbuntu 20.04 / 22.04 / 24.04 Typické oblasti použitíautonomní vozidla ADAS systémy mobilní robotika (AMR) strojové vidění Edge AI aplikace dopravní systémy kamerové systémy pro venkovní prostředí senzorová fúze kamera + LiDAR Neousys PCIe-NPL54 představuje profesionální frame grabber kartu pro integraci automobilových GMSL2 kamer do výkonných průmyslových systémů, kde zajišťuje spolehlivý přenos obrazu, přesnou časovou synchronizaci a podporu moderních aplikací založených na umělé inteligenci.

## Soubory ke stažení

* [Katalog pcie-npl54](http://www.elvac.eu/ipc/download/NEOUSYS/datasheet/pcie-npl54.pdf)
