# PJB-24V300WBNA

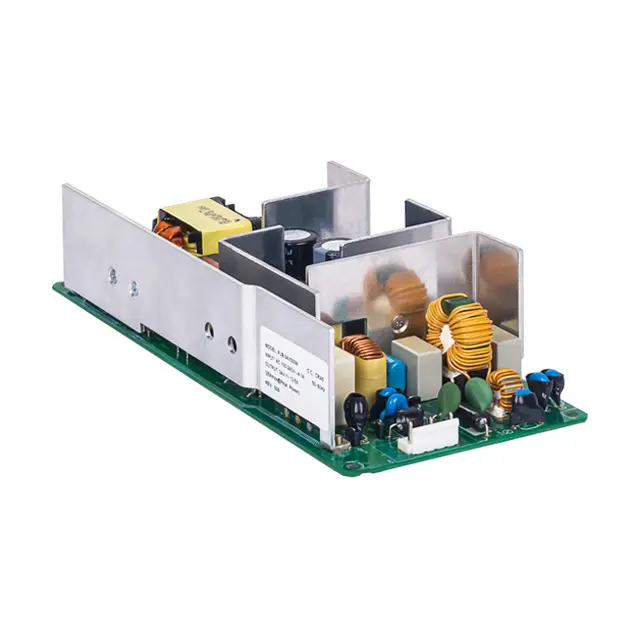

Průmyslový Open Frame napájecí zdroj Delta PJB-24V300W s výkonem 300 W, výstupem 24 V / 12,5 A, funkcí Power Boost až 600 W po dobu 10 s, účinností až 93,5 %, aktivním PFC a univerzálním vstupem 85–264 VAC.

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Unit | pcs |
| Code 1 | 151515920013 |
| Warranty | 36 |
| Warranty for companies | 36 |
| Brand | DELTA |

## Podrobný popis

Napájecí zdroj Delta PJB-24V300W ze série PJB je výkonný průmyslový AC/DC zdroj v provedení Open Frame, určený pro průmyslovou automatizaci, vestavné systémy, průmyslové počítače (IPC), HMI panely a další OEM aplikace. Poskytuje trvalý výkon 300 W při výstupním napětí 24 V DC / 12,5 A a díky integrované technologii Power Boost umožňuje krátkodobé zatížení až 600 W (25 A po dobu 10 sekund). Zdroj podporuje univerzální vstupní napětí 85–264 VAC, dosahuje účinnosti až 93,5 % a využívá aktivní korekci účiníku (PFC) s hodnotou až 0,99. Deska plošných spojů je opatřena konformním lakováním, které chrání elektroniku před prachem, vlhkostí a chemickými nečistotami. Zdroj nabízí ochrany proti přepětí, přetížení, zkratu i přehřátí, podporuje volitelnou funkci Remote ON/OFF a splňuje mezinárodní bezpečnostní normy IEC/EN/UL 62368-1, CE, UKCA, CB, cTUVus a RoHS. K dispozici je v provedení Open Frame, L Frame i Enclosed, což usnadňuje integraci do různých zařízení.Hlavní vlastnostivýkon 300 Wvýstup 24 V DC / 12,5 APower Boost 200 % – až 600 W (25 A) po dobu 10 sekunduniverzální vstup 85–264 VACúčinnost až 93,5 %aktivní PFC s účiníkem až 0,99nastavení výstupního napětí 21,6–26,4 V DCotevřené provedení Open Framekonformní ochranný lak PCBpřirozené nebo nucené chlazenívolitelná funkce Remote ON/OFFcertifikace CE, UKCA, CB, cTUVus, PSE, RoHS.Typické použitíprůmyslové počítače (IPC)HMI panelyprůmyslová automatizaceřídicí systémy strojůměřicí a testovací zařízeníkomunikační technologieOEM průmyslová zařízeníaplikace s vysokými rozběhovými proudy motorů, ventilů nebo elektromagnetůTechnické parametryParametrHodnotaVstupní napětí85–264 VACFrekvence47–63 HzVýstupní napětí24 V DCVýstupní proud12,5 AVýstupní výkon300 WPower Boost25 A / 600 W po dobu 10 sÚčinnostaž 93,5 %Nastavení výstupního napětí21,6–26,4 V DCProvozní teplota-10 až +70 °CChlazeníPřirozená konvekce / nucené proudění vzduchuRozměry (Open Frame)222 × 95 × 53,6 mmHmotnost (Open Frame)0,64 kgOchranné funkceochrana proti přepětí (OVP)ochrana proti přetížení a nadproudu (OCP/OLP)automatické obnovení po přetížení (Hiccup Mode)ochrana proti zkratu s automatickým obnovenímochrana proti přehřátí (OTP)galvanické oddělení vstupu a výstupu 3 kVACochranná třída Class I (PE)interní pojistka T10AHMTBF > 200 000 hodinočekávaná životnost kondenzátorů 10 let při 100 VAC, 50 % zatížení a 40 °C.

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Napájení | Napájení
85–264V AC |
| Provedení zdroje | Provedení zdroje
Open Frame |
| Pasivní chlazení | Pasivní chlazení
Ano |
| Výška | Výška
53,6 mm |
| Hloubka | Hloubka
222 mm |
| Šířka | Šířka
95 mm |
| Výkon | Výkon
300 W |
| Min. provozní teplota | Min. provozní teplota
-10 °C |
| Max. provozní teplota | Max. provozní teplota
70 °C |
| Výstupní napětí | Výstupní napětí
24V DC |

## Soubory ke stažení

* [Katalog PJB-24V300W](http://www.elvac.eu/ipc/download/DELTA/datasheet/PJB-24V300W.pdf)
