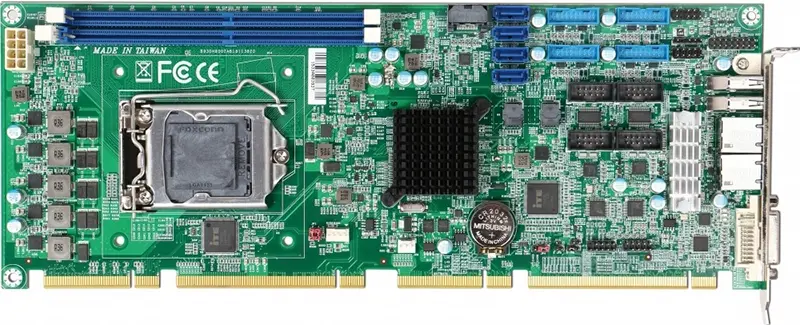

Portwell ROBO-8113VG2AR-Q170 – PICMG 1.3 SBC s Intel® Core 6./7. generace

ROBO-8113VG2AR-Q170 je výkonná PICMG 1.3 jednodesková karta (SHB) založená na Intel® Q170 chipsetu a procesorech Intel® Core™ 6. a 7. generace (Skylake-S / Kaby Lake-S). Nabízí podporu až 32 GB DDR4, triple-display výstupy (HDMI + DVI-I), duální Gigabit Ethernet, bohatou konektivitu COM/USB a až 6× SATA III s RAID 0/1/5/10. Je ideálním řešením pro průmyslovou automatizaci, digital signage a medicínské systémy.

Hlavní vlastnosti

• Podpora procesorů Intel® 7th/6th Gen Core™ i3/i5/i7/Pentium®/Celeron® (LGA1151)

• Až 32 GB DDR4 2133/1866 na dvou DIMM slotech

• Intel Q170 PCH – průmyslová stabilita a podpora enterprise funkcí

• Triple display: HDMI až 4096×2160 @ 24 Hz + DVI-D + VGA (přes DVI-I)

• Dual GbE (Intel® I219LM + I210AT)

• 10× USB 3.0 + 4× USB 2.0

• 4× COM porty (2× RS-232, 2× RS-232/422/485)

• 6× SATA III, podpora RAID 0/1/5/10

• Integrovaný TPM 2.0

• Watchdog timer 0,5–254,5 s

• Vhodné pro průmyslové 24/7 nasazení

Grafika a zobrazení

• Integrované GPU v Intel® i5/i7 (DirectX 12, OCL 2.x, OpenGL 4.3/4.4)

• 3 nezávislé displeje:

  • HDMI do 4096×2160 @ 24 Hz

  • DVI-D do 1920×1200 @ 60 Hz

  • VGA do 1920×1200 @ 60 Hz

Konektivita a rozhraní

Podle PDF (sekce I/O INTERFACE) :

• Ethernet: 2× GbE (Intel® I219LM + I210AT)

• USB: 10× USB 3.0 (8× na desce, 2× na bracketu); 4× USB 2.0 (přes backplane)

• COM: 2× RS-232; 2× RS-232/422/485 (volitelné)

• Audio: Realtek ALC886, 5.1 kanálů

• GPIO: 8bit programovatelné

• PS/2: konektor přes header

Úložiště a rozšíření

• 6× SATA III, RAID 0/1/5/10

• Z CPU:1× PCIe x16 nebo 2× PCIe x8 nebo 1× PCIe x8 + 2× PCIe x4

• Z PCH: 1× PCIe x4 nebo 4× PCIe x1

• 4× PCI (32bit/33 MHz)

Mechanické a provozní parametry

• Rozměry: 338,5 × 126,39 mm

• Napájení: +12 V / +5 V, podpora ATX režimu

• Provozní teplota: 0–60 °C

• MTBF: >100 000 h @ 40 °C

• Certifikace: CE, FCC Class A
