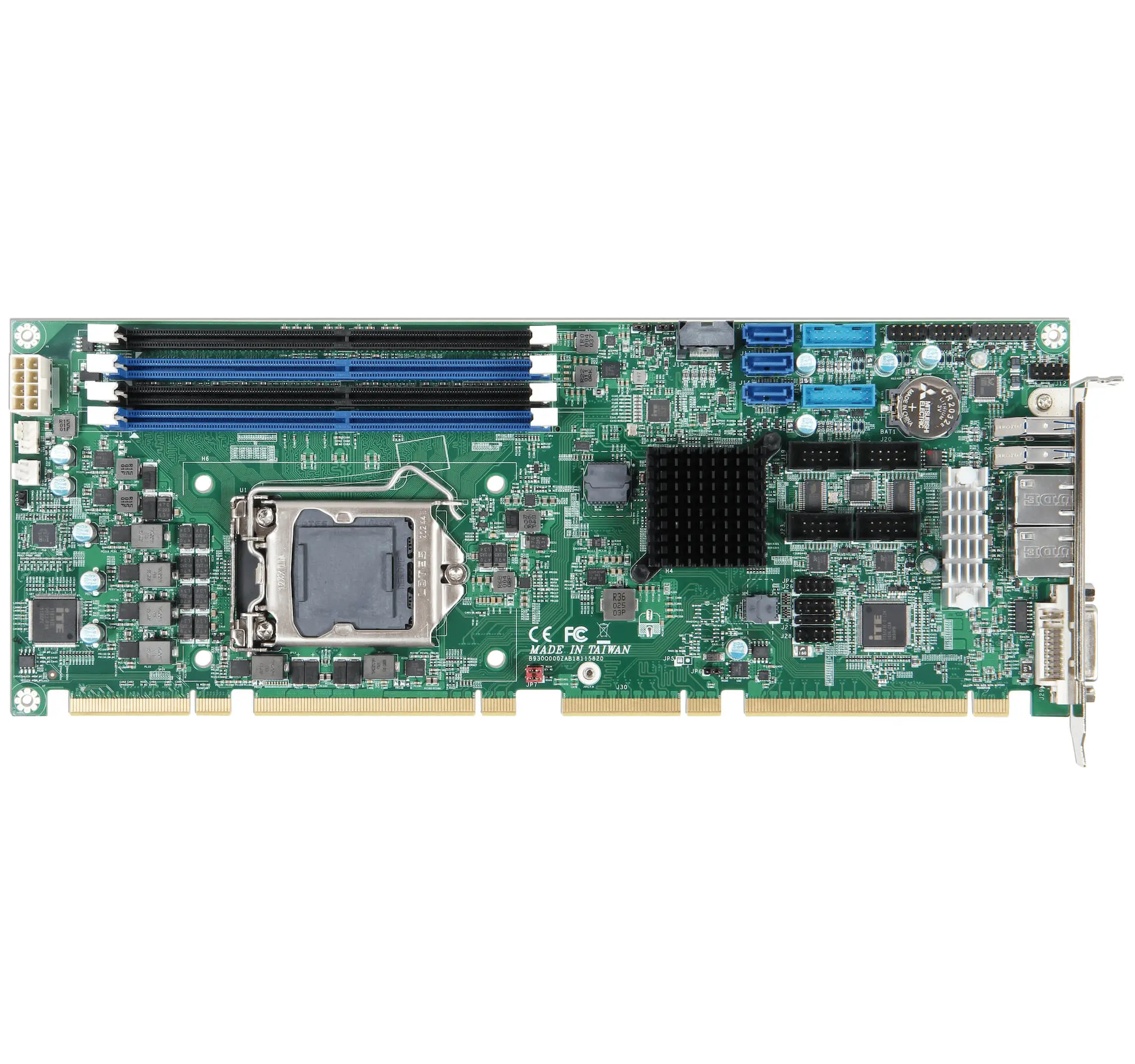

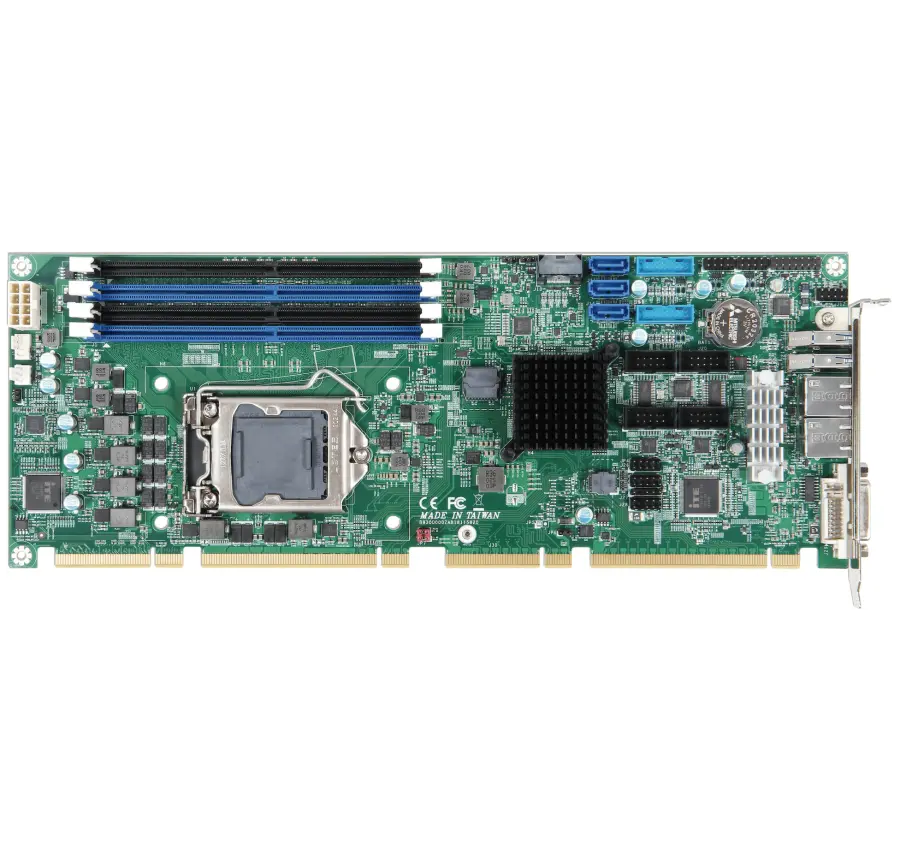

Portwell ROBO-8115VG2AR-Q470E – Výkonná PICMG 1.3 SBC s Intel® Core 10. generace

ROBO-8115VG2AR-Q470E je špičková PICMG 1.3 jednodesková karta (SHB) postavená na Intel® Q470E chipsetu a procesorech Intel® Core™ i3/i5/i7/i9 10. generace v patici LGA1200. Díky podpoře až 128 GB DDR4, trojici nezávislých displejů, duálnímu GbE, rychlému USB 3.2 Gen2 a rozšířené PCIe konfiguraci představuje ideální základ pro průmyslové aplikace, medicínské systémy a digital signage.

Hlavní vlastnosti

• Podpora procesorů Intel® Core™ i3/i5/i7/i9 / Pentium® / Celeron® (LGA1200)

• Až 128 GB DDR4 2666 na 4× DIMM slotech

• Intel® Q470E – workstation průmyslový čipset

• Triple display (HDMI + DVI-I: DVI-D + VGA)

• Dual Gigabit Ethernet (Intel® I219LM + I226LM)

• USB 3.2 Gen2 (10 Gb/s) – 4× na desce + 2× na bracketu

• 4× COM porty (2× RS-232, 2× RS-232/422/485)

• 5× SATA III, podpora RAID 0/1/5/10

• Integrovaný TPM 2.0

• Podpora flexibilní PCIe konfigurace (x16 / 2× x8 / x8 + 2× x4)

Grafika a zobrazení

• Integrované grafické jádro Intel® (DirectX 12, OpenGL 4.5)

• 3 nezávislé výstupy:

  • HDMI: až 4096×2160 @ 30 Hz

  • DVI-D: 1920×1200 @ 60 Hz

  • VGA: 1920×1200 @ 60 Hz

Konektivita a I/O

• Ethernet: 2× Intel® GbE (I219LM + I226LM)

• USB: 4× USB 2.0 (přes backplane); 4× USB 3.2 Gen2 (na desce); 2× USB 3.2 Gen2 (na bracketu)

• COM porty: 2× RS-232;  2× RS-232/422/485 (přepínatelné)

• Audio: Realtek ALC888S, 7.1 kanálů

• GPIO: 8bit programovatelné

• PS/2 header: pro klávesnici/myš

Úložiště a rozšíření

• 5× SATA III + podpora RAID 0/1/5/10

• 1× M.2 2280 (Type M)

• PCIe rozšíření z CPU: 1× PCIe x16 nebo 2× PCIe x8 nebo 1× PCIe x8 + 2× PCIe x4

• Z PCH: 1× PCIe x4 nebo 4× PCIe x1

• 4× PCI (32bit/33 MHz)

Mechanické a provozní vlastnosti

• Rozměry: 338,5 × 126,39 mm

• Napájení: +12 V / +5 V, režim ATX

• Provozní teplota: 0 až 60 °C

• MTBF: >100 000 h @ 40 °C

• Certifikace: CE, FCC Class A
