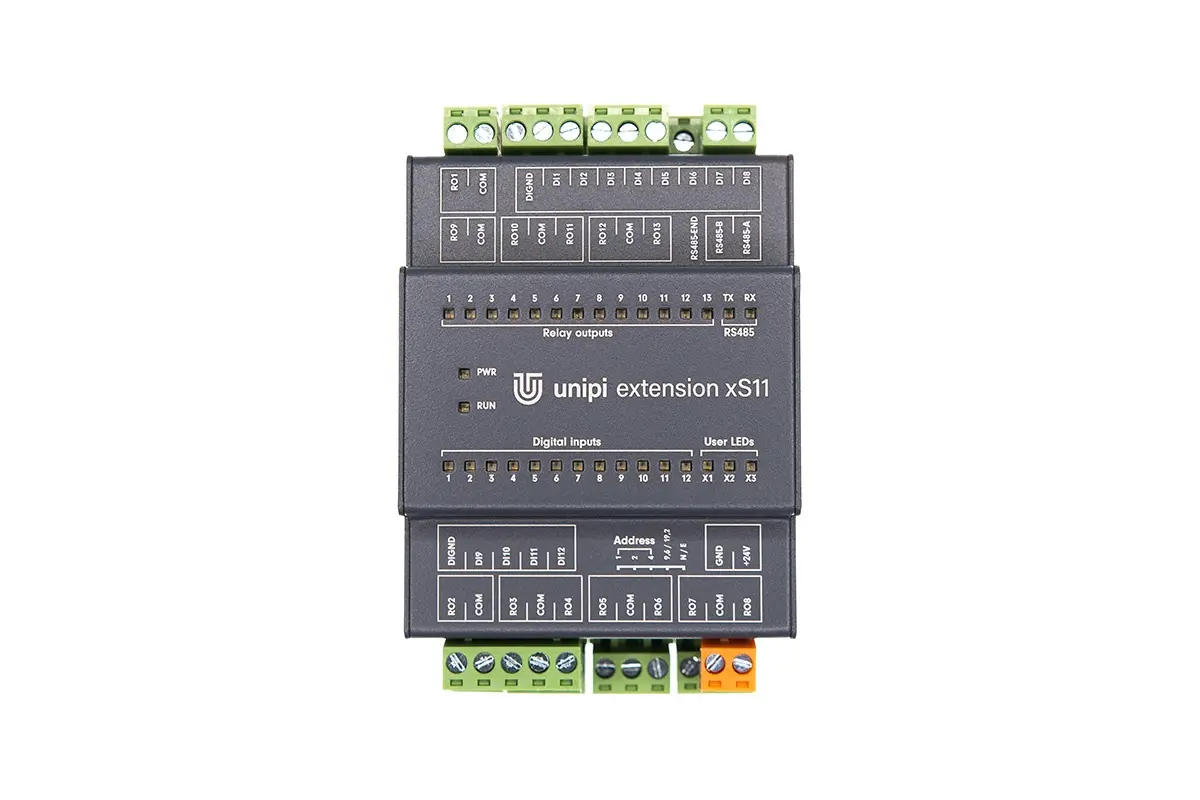

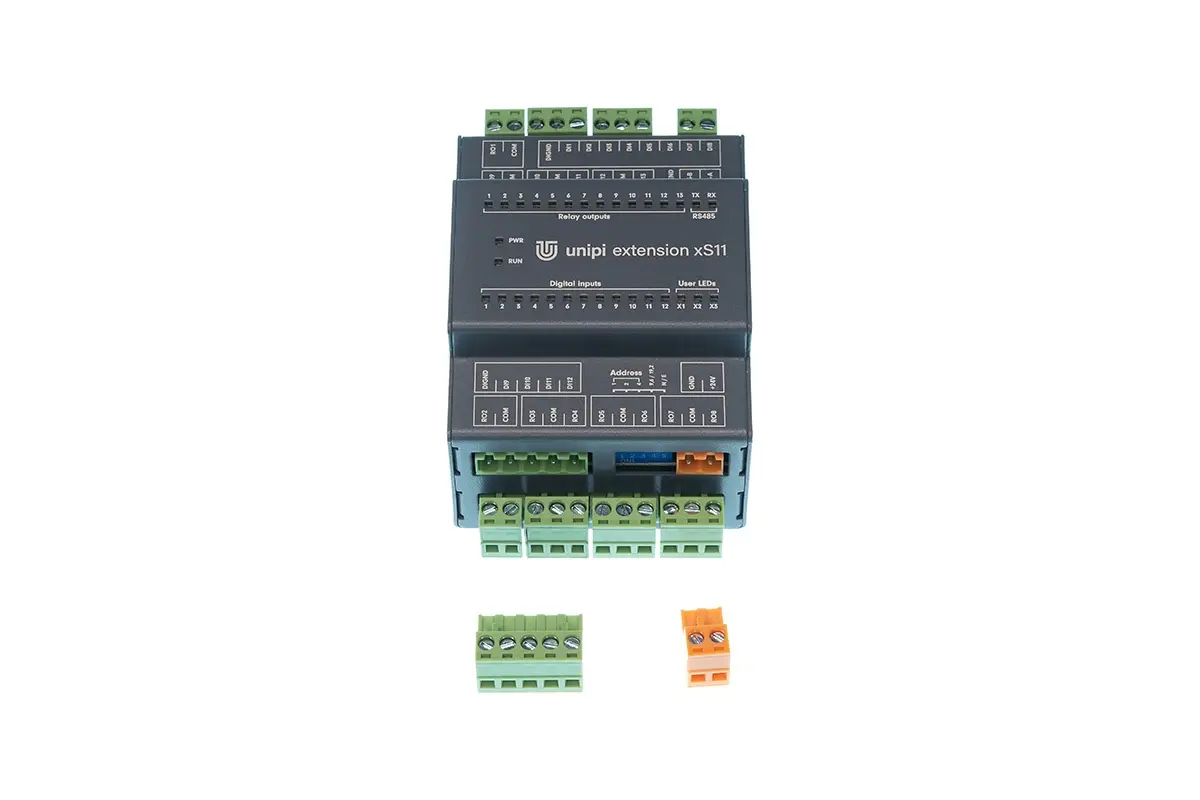

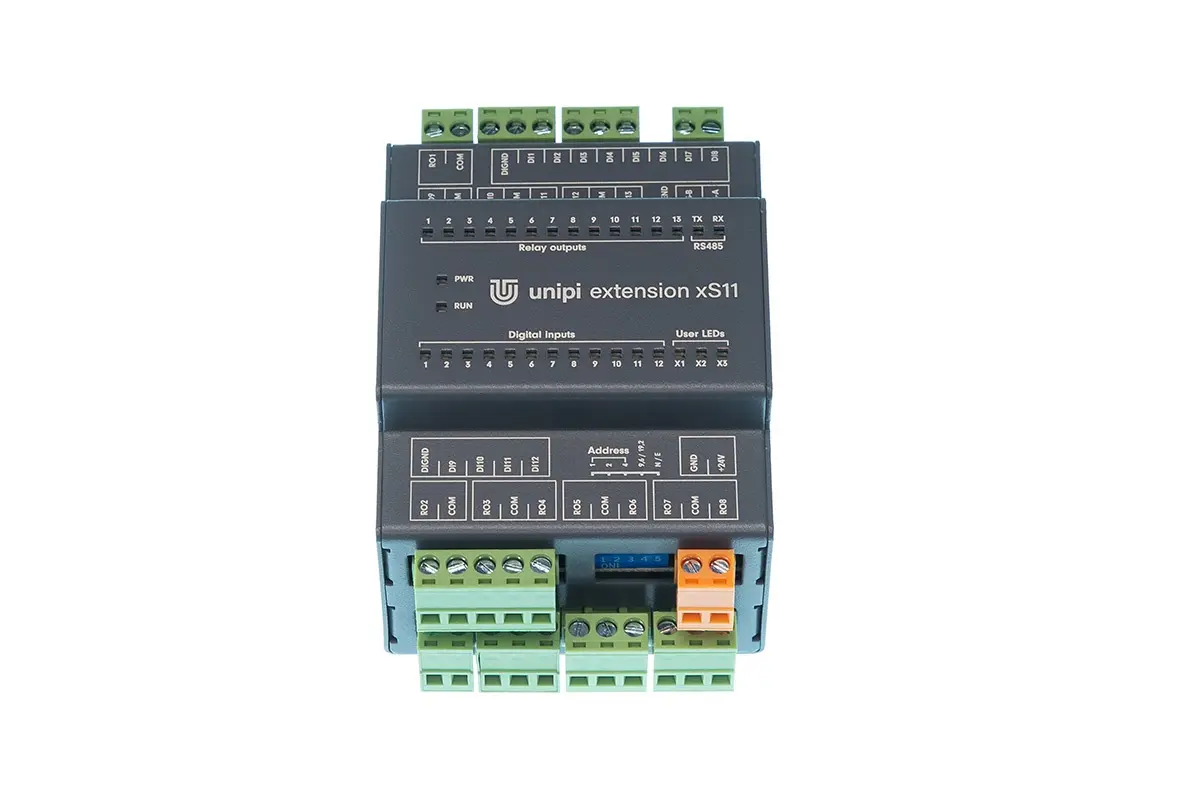

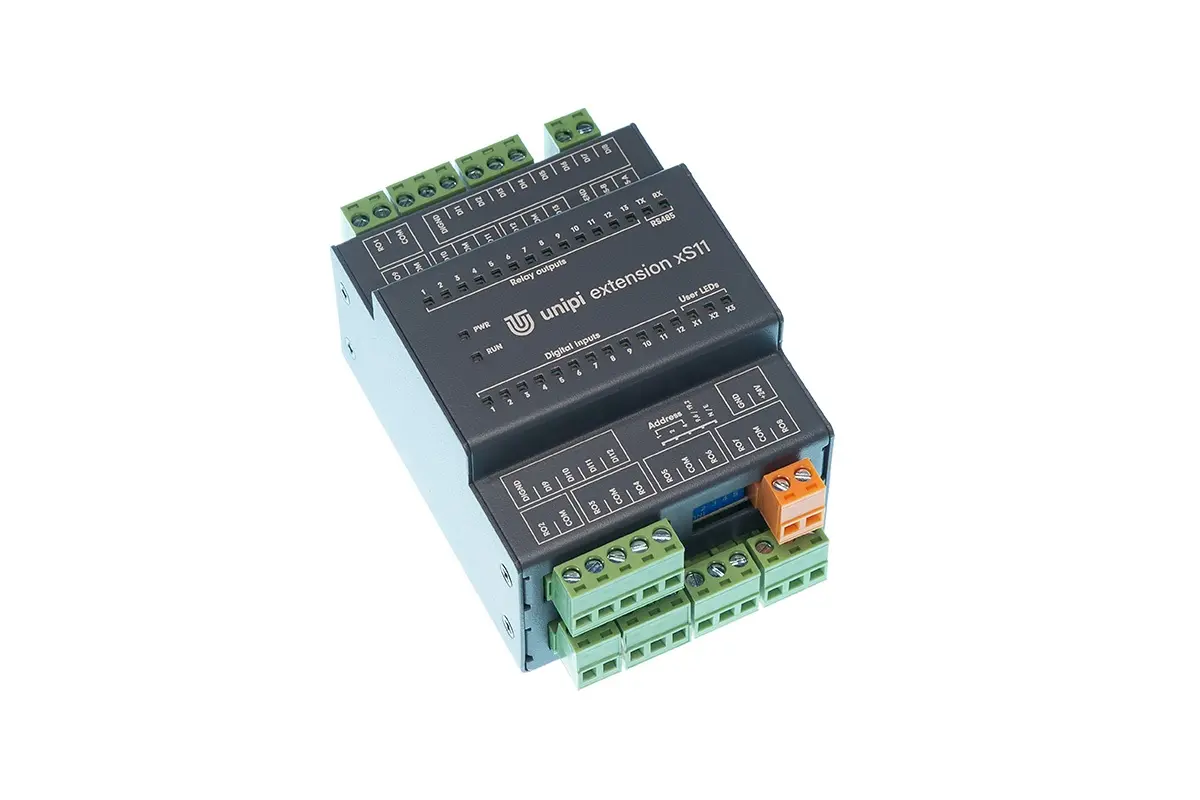

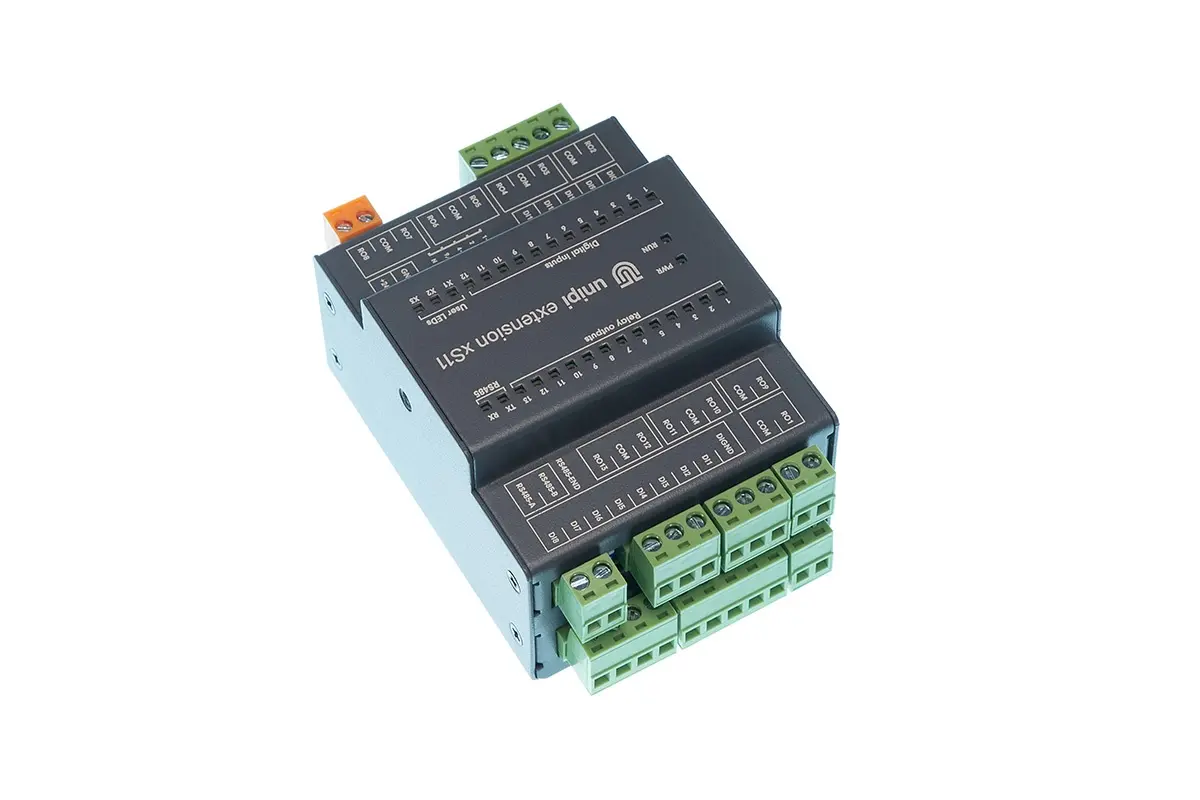

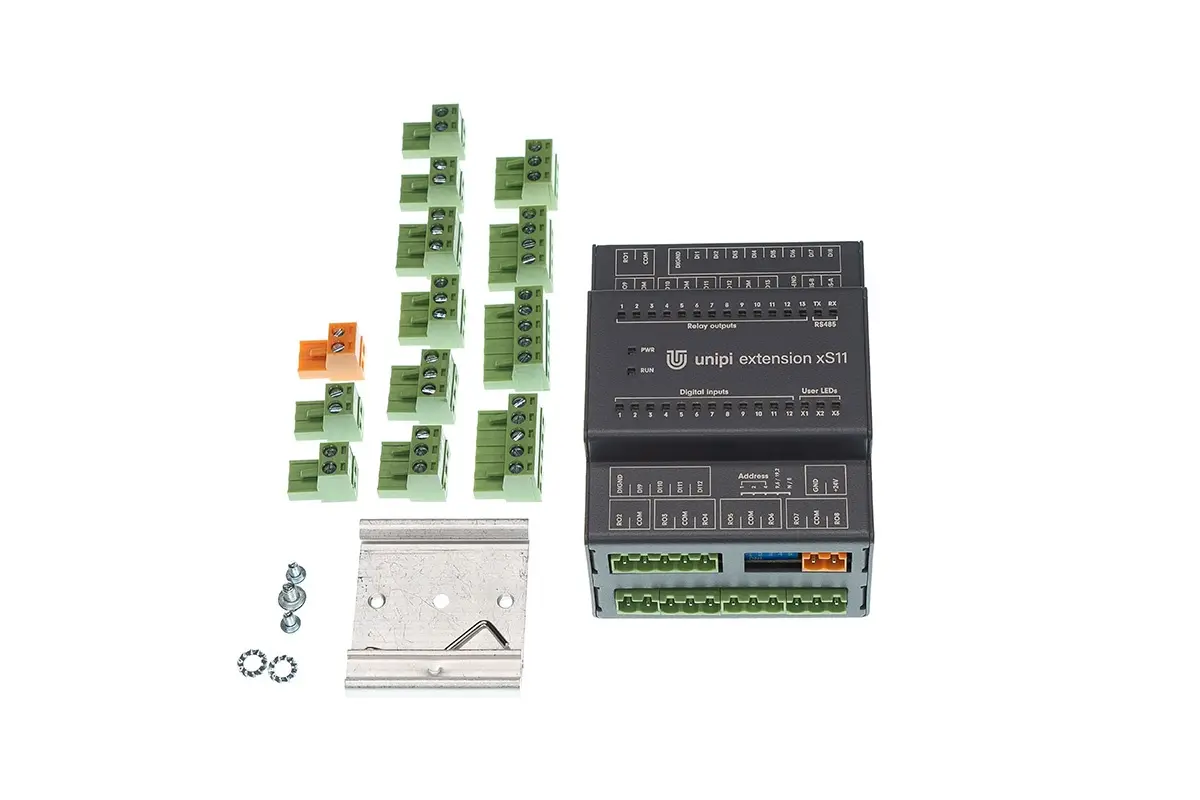

# Unipi Extension xS11

Rozšiřující modul s komunikací protokolem Modbus RTU po sběrnici RS485.

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Unit | pcs |
| Code 1 | 223210830021 |
| Warranty | 36 |
| Warranty for companies | 36 |
| Brand | UNIPI |

## Podrobný popis

Unipi Extension xS11 – rozšiřující modul pro RS485 (Modbus RTU)Unipi Extension xS11 je rozšiřující modul s komunikací Modbus RTU přes sběrnici RS485. Představuje jednoduchý a cenově efektivní způsob, jak rozšířit PLC či automatizační systém o další digitální a reléové kanály.Model xS11 je navržen zejména pro projekty vyžadující větší množství digitálních vstupů a základní reléové výstupy, což jej činí vhodným pro infrastrukturu, průmyslovou automatizaci i řízení menších technologických celků.Přehledné čelní rozložení svorek Indikační LED – volně programovatelné1× RS485 Modbus RTU, galvanicky oddělenéVýkon & funkcePodpora Modbus RTU 134–115 200 baudSpeciální funkce (strana 1 PDF):Direct Switch – automatická reakce výstupu na změnu stavu vstupuMasterWatchdog – bezpečný stav výstupů při přerušení komunikaceUživatelsky programovatelné LEDOdolné hliníkové šasi (IP20)Vstupy, výstupy & komunikaceDigitální vstupy (DI)12× digitální vstup✔Funkce: čítač s pamětí, Direct SwitchTyp vstupu: SINKČítač až 10 kHz, min. pulz 20 µsMaximální napětí: 35 VMinimální napětí pro log. 1: 7 VGalvanické oddělení (po skupinách)Reléové výstupy (RO)13× reléový výstup (elektromechanická relé)Typ: SPST-NO (PSTN)Jmenovité spínané napětí: 250 V AC / 30 V DCMaximální proud: 5 AIzolační napětí: 4 000 VUrčeno pro rezistivní zátěžOšetření zátěže pomocí externích prvků (RC, dioda, varistor)Konstrukce & instalaceOdolné hliníkové šasi (IP20)Montáž na DIN lištu 35 mm (strana 2 PDF)Provozní teplota 0 až +55 °CPrůřez vodičů max. 2,5 mm²Horizontální montážní polohaHmotnost: 320 gRozměry: 72 × 90 × 56 mmTypické použitíRozšíření PLC o velký počet digitálních vstupůŘízení menších strojů a technologických celkůMonitoring stavů, senzorů a koncových spínačůSpínání zátěží pomocí reléových výstupůAutomatizace budov (HVAC, MaR)Průmyslové IoT aplikaceTechnická specifikace – souhrnná tabulkaKategorieParametrKomunikace1× RS485, Modbus RTU, 134–115 200 baud, galvanické odděleníDigitální vstupy (DI)12× DI, čítač 10 kHz, SINK, min. pulz 20 µs, max. 35 VReléové výstupy (RO)13× RO, SPST-NO, 250 V AC / 30 V DC, 5 A, 4 000 V izolaceSpeciální funkceDirect Switch, MasterWatchdog, programovatelné LEDNapájení24 V DC (SELV), příkon typ. 7 WProvozní podmínky0 až +55 °C, IP20Skladování−25 až +70 °CInstalaceDIN lišta 35 mm, vodiče max. 2,5 mm²Rozměry72 × 90 × 56 mmHmotnost320 gNormyLVD 2014/35/EU, EMC 2014/30/EU, RoHS, WEEE

## Soubory ke stažení

* [Katalog Extension-xS11](http://www.elvac.eu/ipc/download/UNIPI/datasheet/Extension-xS11.pdf)
