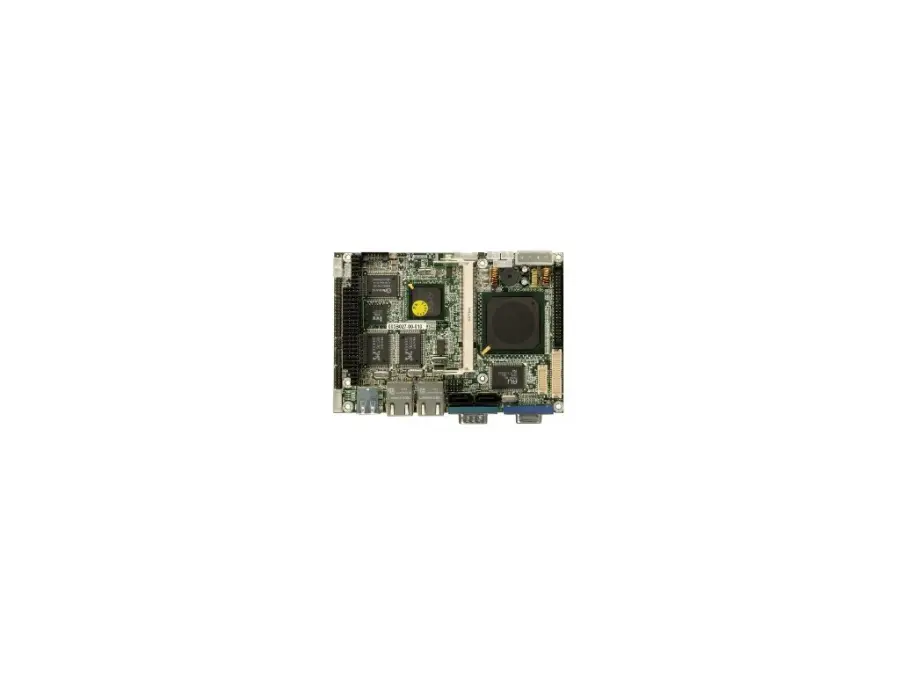

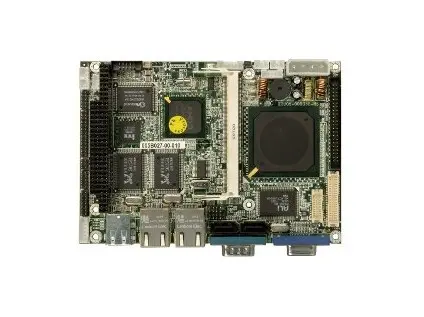

# WAFER-LX-800-R12

Průmyslová 3.5" SBC s procesorem AMD Geode™ LX800 500 MHz, podporou až 1 GB DDR RAM, dvěma síťovými porty

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Unit | pcs |
| Code 1 | 122510014002 |
| Warranty | 24 |
| Warranty for companies | 24 |
| Brand | IEI |

## Podrobný popis

WAFER-LX-800-R12 – 3.5" průmyslová SBC s procesorem AMD Geode™ LX800IEI WAFER-LX-800-R12 je kompaktní průmyslová základní deska formátu 3.5" SBC určená pro vestavné systémy, průmyslovou automatizaci, HMI terminály a další aplikace s důrazem na nízkou spotřebu energie a bezventilátorový provoz. Je osazena procesorem AMD Geode™ LX800 s frekvencí 500 MHz a čipovou sadou AMD CS5536, která zajišťuje spolehlivý provoz v průmyslovém prostředí.Deska podporuje až 1 GB DDR SDRAM SO-DIMM a nabízí grafický výstup VGA s rozlišením až 1920 × 1440 px, doplněný o 18bitové LVDS a TTL rozhraní pro připojení průmyslových LCD panelů. Díky podpoře více zobrazovacích rozhraní je vhodná pro HMI aplikace, informační kiosky i vestavné zobrazovací systémy.Pro připojení periferií je k dispozici 2× LAN 10/100 Mb/s, 4× USB 2.0, 2× SATA 1.5 Gb/s s podporou RAID 0/1, IDE rozhraní, slot CompactFlash Type II, sériové porty RS-232 a RS-232/422/485, rozhraní PC/104, digitální I/O i infračervený port. Nechybí ani programovatelný watchdog timer a technologie IEI One Key Recovery pro rychlou obnovu operačního systému.Napájení je řešeno 5 V DC s podporou režimu AT/ATX. Díky nízké spotřebě a bezventilátorové konstrukci je deska ideální pro dlouhodobý nepřetržitý provoz v průmyslových a embedded aplikacích.Hlavní vlastnostiprůmyslová základní deska formátu 3.5" SBCprocesor AMD Geode™ LX800, 500 MHzčipová sada AMD CS55361× DDR SO-DIMM 333/400 MHz, až 1 GBgrafický výstup VGA (až 1920 × 1440)18bit LVDS a TTL pro připojení LCD panelů2× Ethernet 10/100 Mb/s4× USB 2.02× SATA 1.5 Gb/s s podporou RAID 0/1IDE rozhraníslot CompactFlash Type II2× RS-2321× RS-232/422/485rozšiřující sběrnice PC/1048bitové digitální I/Oinfračervené rozhraníAC'97 audio (Realtek ALC203)watchdog timer (1–255 s)napájení 5 V DC s podporou AT/ATXprovozní teplota 0 až +60 °Crozměry 146 × 102 mm

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Max. provozní teplota | Max. provozní teplota
60 °C |
| Celkový počet LAN portů | Celkový počet LAN portů
2 |
| Počet sériových portů | Počet sériových portů
3,00 |
| Počet USB portů | Počet USB portů
4,00 |
| čipset / CPU | čipset / CPU
AMD CS5536 |
| Pasivní chlazení | Pasivní chlazení
Ne |
| Provedení | Provedení
PCI/104 |

## Soubory ke stažení

* [Katalog WAFER-LX_LX2](https://www.elvac.eu/ipc/download/iei/datasheet/WAFER-LX_LX2.pdf)
