Průmyslová základní deska ATX pro procesory Intel® Core™ Ultra (Series 2)

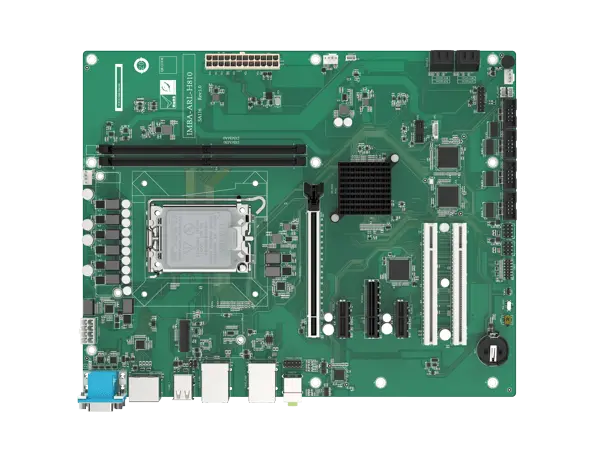

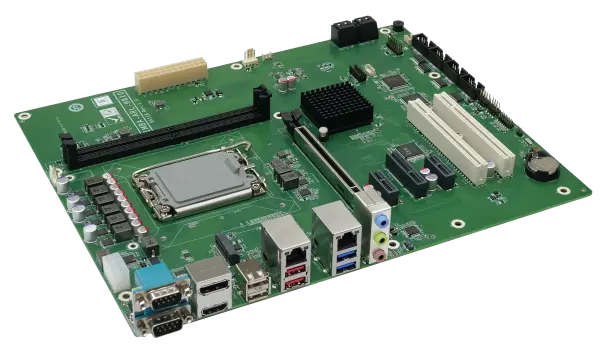

IEI IMBA-ARL-H810-R10 je průmyslová základní deska formátu ATX určená pro výkonné průmyslové aplikace, automatizaci, strojové vidění a řídicí systémy.

Podporuje procesory Intel® Core™ Ultra (Series 2) pro socket LGA1851 s TDP až 65 W, operační paměti DDR5 až 128 GB, tři nezávislé obrazové výstupy, dvojici síťových rozhraní

včetně 2,5GbE, široké možnosti rozšíření prostřednictvím PCIe i PCI slotů a bohatou průmyslovou konektivitu.

Hlavní výhody

• Podpora procesorů Intel® Core™ Ultra (Series 2) pro socket LGA1851

• Čipová sada Intel® H810

• Až 128 GB dvoukanálové paměti DDR5

• Tři nezávislé obrazové výstupy

• 1× Gigabit LAN + 1× 2,5GbE LAN (Intel®)

• 1× PCIe Gen5 x16

• 1× PCIe Gen4 x4

• 2× PCIe Gen4 x1

• 2× PCI

• 4× SATA 6 Gb/s s podporou RAID 0/1/5/10

• USB 3.2 Gen2, USB 3.2 Gen1 a USB 2.0

• 2× RS-232/422/485 + 4× interní RS-232

• TPM, watchdog a 12bit digitální I/O

• Certifikace CE, FCC a RoHS

Výkon pro průmyslové aplikace

Deska podporuje procesory Intel® Core™ Ultra (Series 2) (Arrow Lake-S) s tepelným výkonem až 65 W.

Dva sloty DIMM umožňují osadit až 128 GB DDR5 paměti v dvoukanálovém režimu, což poskytuje dostatek výkonu pro průmyslové řízení, sběr dat i náročné výpočetní aplikace.

Podpora až tří monitorů

Pro zobrazovací aplikace nabízí deska podporu tří nezávislých displejů prostřednictvím rozhraní DisplayPort 1.4, HDMI 2.0 a interního konektoru iDPM, který lze pomocí volitelných

modulů rozšířit například o LVDS, VGA, eDP nebo další DisplayPort.

Široké možnosti rozšíření

IMBA-ARL-H810-R10 poskytuje kombinaci moderních i klasických rozšiřujících slotů:

• 1× PCIe Gen5 x16

• 1× PCIe Gen4 x4 (open-end)

• 2× PCIe Gen4 x1

• 2× PCI

Díky tomu je vhodná pro instalaci grafických, komunikačních, akvizičních i dalších průmyslových rozšiřujících karet.

Připravená pro průmyslové nasazení

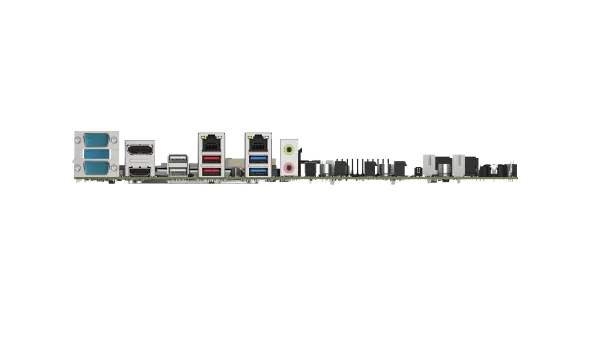

Deska je vybavena dvojicí síťových portů Intel®, čtyřmi porty SATA 6 Gb/s s podporou RAID, sériovými rozhraními RS-232/422/485, TPM, watchdogem, digitálními vstupy/výstupy

a podporou napájení AT i ATX. Díky provozní teplotě −10 až +60 °C je vhodná pro nepřetržitý provoz v průmyslovém prostředí.

Technické parametry

Typické oblasti použití

• průmyslová automatizace

• řídicí systémy

• strojové vidění

• průmyslové pracovní stanice

• sběr dat

• dopravní technologie

• průmyslové servery

Obsah balení

• základní deska IMBA-ARL-H810-R10

• I/O štítek

• 2× SATA kabel

• stručný návod k použití (QIG)
