NANO-945GSE-N270-R20

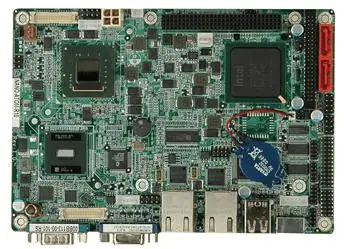

NANO-945GSE-N270 je kompaktní průmyslová jednodesková základní deska formátu EPIC určená pro vestavné počítače, řídicí systémy, průmyslové terminály, datové sběrače a další aplikace s požadavkem na nízkou spotřebu a dlouhodobý provoz.

Deska je osazena úsporným procesorem Intel Atom N270 s frekvencí 1,6 GHz a čipovou sadou Intel 945GSE/ICH7M. Podporuje až 2 GB paměti DDR2 533 MHz prostřednictvím jednoho SO-DIMM slotu. Díky nízkému tepelnému výkonu procesoru je vhodná také pro bezventilátorové konstrukce.

Pro připojení periferií nabízí až šest portů USB 2.0, dva SATA konektory, čtyři sériová rozhraní, paralelní port, PS/2 a slot CompactFlash Type II. Dvě gigabitová síťová rozhraní umožňují zapojení do oddělených sítí nebo použití desky jako průmyslové komunikační brány.

Obrazový výstup zajišťuje integrovaná grafika Intel GMA 950 s rozhraním VGA a 18bitovým dvoukanálovým LVDS pro připojení průmyslových LCD panelů. Pro rozšíření systému je k dispozici rozhraní PCI-104 a slot PCIe Mini Card.

Deska je napájena jediným vstupem 12 V DC a podporuje režimy AT i ATX. Standardní varianta je určena pro provoz v rozsahu teplot 0 až 60 °C.

Hlavní vlastnosti

• průmyslová základní deska formátu EPIC
• procesor Intel Atom N270, 1,6 GHz
• čipová sada Intel 945GSE + ICH7M
• až 2 GB DDR2 533 MHz SO-DIMM
• integrovaná grafika Intel GMA 950
• obrazové výstupy VGA a 18bitový dual-channel LVDS
• 2× Gigabit Ethernet
• 6× USB 2.0
• 2× SATA
• 3× RS-232
• 1× RS-232/422/485
• 1× LPT
• 1× PS/2 pro klávesnici a myš
• 1× CompactFlash Type II
• 8bitové digitální I/O
• PCI-104 a PCIe Mini Card
• watchdog timer 1–255 sekund
• napájení 12 V DC, podpora AT/ATX
• provozní teplota 0 až 60 °C
• rozměry 165 × 115 mm
