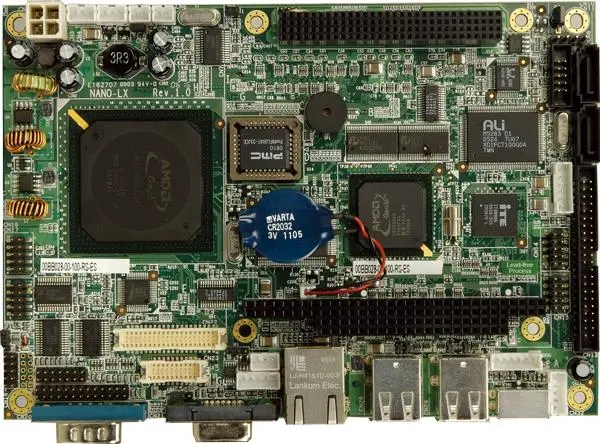

NANO-LX-800-R10

NANO-LX-800-R10 je kompaktní průmyslová základní deska ve formátu EPIC s integrovaným procesorem AMD Geode™ LX800 500 MHz. Je navržena pro embedded aplikace, průmyslovou automatizaci a řídicí systémy, kde jsou klíčové nízká spotřeba energie, dlouhodobá dostupnost a vysoká spolehlivost. Deska podporuje rozhraní VGA, LVDS, TTL, SATA i IDE, což usnadňuje integraci do široké škály průmyslových zařízení.

Deska využívá čipovou sadu AMD Geode LX800 + AMD CS5536 a podporuje až 1 GB DDR400/333 SO-DIMM paměti. Grafický subsystém nabízí výstup VGA s rozlišením až 1920 × 1440, 24bitové TTL LCD a 18bitové jednokanálové LVDS, díky čemuž je vhodná pro průmyslové displeje i klasické monitory.

Pro připojení periferií je k dispozici 2× SATA s podporou RAID 0, RAID 1 a JBOD, rozhraní IDE, slot CompactFlash Type II, PC/104 i PCI-104, několik sériových portů, až 8× USB 2.0, digitální I/O a 10/100Mb Ethernet. Integrovaný zvukový kodek Realtek ALC203 doplňuje bohatou konektivitu a programovatelný watchdog timer zajišťuje vyšší spolehlivost při nepřetržitém provozu.

Napájení je řešeno 12V DC vstupem s podporou režimu AT/ATX. Deska pracuje v teplotním rozsahu 0 až +60 °C, má rozměry 115 × 165 mm (EPIC) a splňuje požadavky CE/FCC, což z ní činí vhodnou platformu pro průmyslové počítače, kiosky, HMI terminály i vestavná zařízení.

Hlavní vlastnosti

• průmyslová základní deska EPIC
• integrovaný procesor AMD Geode™ LX800 500 MHz
• čipová sada AMD Geode LX800 + AMD CS5536
• 1× DDR400/333 SO-DIMM, až 1 GB RAM
• grafické výstupy:
  • VGA (až 1920 × 1440)
  • 24bit TTL LCD
  • 18bit jednokanálové LVDS
• 2× SATA s podporou RAID 0/1 a JBOD
• 1× IDE
• 1× CompactFlash Type II
• 1× PC/104 (ISA)
• 1× PCI-104 (PCI)
• 10/100 Mb Ethernet
• až 8× USB 2.0 (4 externí + 4 interní)
• 6× sériový port (RS-232 / RS-232/422/485)
• LPT, PS/2, digitální I/O a IrDA
• audio Realtek ALC203 AC'97
• programovatelný watchdog timer
• napájení 12 V DC, podpora AT/ATX
• provozní teplota 0 až +60 °C
• rozměry 115 × 165 mm (EPIC)
• certifikace CE/FCC
