PCIE-690S1-R10

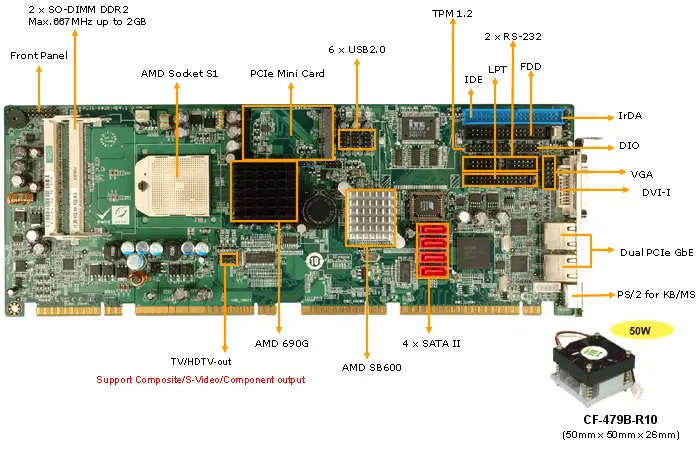

PCIE-690S1-R10 – PICMG 1.3 Full-size CPU karta pro procesory AMD Socket S1

IEI PCIE-690S1-R10 je průmyslová Full-size PICMG 1.3 CPU karta určená pro vestavné systémy a průmyslové počítače využívající pasivní backplane. Je navržena pro mobilní procesory AMD Turion™ 64 X2, AMD Turion™ 64 a Mobile AMD Sempron™ v patici Socket S1 s technologií HyperTransport™. Díky čipové sadě AMD 690G + SB600 poskytuje spolehlivý výkon pro průmyslovou automatizaci, řídicí systémy i multimediální aplikace.

Karta nabízí bohatou grafickou výbavu s podporou VGA, DVI-I a TV/HDTV výstupu (S-Video, Composite, Component) a umožňuje provoz dvou nezávislých obrazovek. Integrované grafické jádro ATI Radeon X1250 podporuje hardwarovou akceleraci videa, 2D/3D grafiky i přehrávání HD obsahu až do rozlišení 1080i HDTV.

Pro ukládání dat jsou k dispozici 4× SATA II s podporou RAID 0, RAID 1 a RAID 0+1, rozhraní IDE i FDD. Síťovou komunikaci zajišťují 2× Gigabit Ethernet řadiče Broadcom PCI Express, zatímco rozšiřující možnosti doplňuje PCIe Mini Card slot pro bezdrátové nebo jiné specializované moduly. Samozřejmostí jsou sériové porty, USB 2.0, digitální I/O, TPM a watchdog timer pro zvýšení spolehlivosti průmyslových aplikací.

Deska podporuje až 2 GB DDR2 SO-DIMM paměti, napájení ATX a provozní teploty 0 až +60 °C. Díky kompatibilitě se standardem PICMG 1.3 představuje vhodné řešení pro modernizaci starších průmyslových systémů i nové vestavné aplikace využívající pasivní backplane architekturu.

Hlavní vlastnosti

• průmyslová Full-size PICMG 1.3 CPU karta
• podpora procesorů AMD Turion™ 64 X2, AMD Turion™ 64 a Mobile AMD Sempron™ (Socket S1)
• čipová sada AMD 690G + SB600
• až 2 GB DDR2 SO-DIMM (2× slot)
• integrovaná grafika ATI Radeon X1250
• výstupy VGA, DVI-I a TV/HDTV-out (S-Video, Composite, Component)
• podpora dvou nezávislých obrazovek
• 2× Gigabit Ethernet (Broadcom PCIe)
• 4× SATA II s podporou RAID 0 / 1 / 0+1
• 1× IDE
• 1× PCIe Mini Card slot
• 10× USB 2.0
• 2× RS-232
• 8bitové digitální I/O
• podpora TPM 1.2
• watchdog timer (1–255 s)
• napájení ATX
• provozní teplota 0 až +60 °C
• rozměry 338 × 126 mm
• kompatibilní se standardem PICMG 1.3
