# PCIE-9650-R10

Full-size CPU karta pro systémy PICMG 1.3 s podporou procesorů Intel® Core™ 2 Quad LGA775, až 8 GB DDR2 RAM, dvěma Gigabit Ethernet porty

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 122030012930 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | IEI |

## Podrobný popis

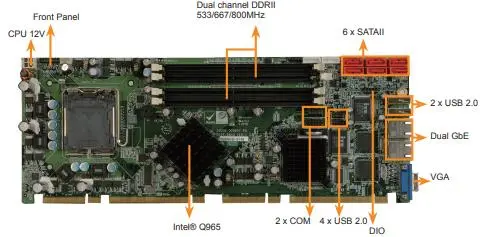

PCIE-9650-R10 je výkonná Full-size CPU karta pro systémy s pasivním backplanem standardu PICMG 1.3. Je určena pro průmyslové počítače, řídicí systémy a embedded aplikace, které vyžadují vysoký výpočetní výkon, spolehlivost a široké možnosti rozšíření. Podporuje procesory Intel® Core™ 2 Quad, Core™ 2 Duo, Pentium® D/4 a Celeron® D v patici LGA775 s frekvencí systémové sběrnice až 1066 MHz. Deska je vybavena čipovou sadou Intel® Q965 + ICH8DO a podporuje až 8 GB DDR2 paměti prostřednictvím čtyř dvoukanálových DIMM slotů. Integrovaný grafický adaptér Intel Q965 poskytuje VGA výstup, zatímco volitelné SDVO moduly umožňují rozšíření o druhý VGA nebo DVI výstup pro aplikace s více monitory.Pro připojení periferií nabízí 6× SATA II s podporou Intel Matrix Storage Manager a RAID 0, 1, 5 a 10, 10× USB 2.0, 2× RS-232, dva gigabitové ethernetové porty Intel, digitální I/O, IrDA a programovatelný watchdog timer. Díky těmto vlastnostem je karta vhodná pro průmyslové servery, automatizační systémy, datové akvizice i řízení výrobních linek.Karta podporuje napájení ATX, provozní teplotu 0 až +60 °C a díky rozměrům 338 × 126 mm je kompatibilní se standardními průmyslovými šasi využívajícími architekturu PICMG 1.3.Hlavní vlastnostiprůmyslová Full-size PICMG 1.3 CPU kartapodpora procesorů Intel® Core™ 2 Quad, Core™ 2 Duo, Pentium® D/4 a Celeron® D (LGA775)systémová sběrnice až 1066 MHz FSBčipová sada Intel® Q965 + ICH8DO4× DDR2 533/667/800 DIMM, až 8 GB RAMintegrovaný grafický výstup VGAmožnost rozšíření o DVI nebo druhý VGA výstup pomocí SDVO modulu2× Gigabit Ethernet (Intel PC82573L PCIe)6× SATA II s podporou RAID 0, 1, 5 a 1010× USB 2.02× RS-2328bitové digitální I/O (4 vstupy / 4 výstupy)podpora IrDAprogramovatelný watchdog timer (1–255 s)volitelný 7.1kanálový HD Audio Kitnapájení ATXprovozní teplota 0 až +60 °Crozměry 338 × 126 mmkompatibilita se standardem PICMG 1.3

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Max. provozní teplota | Max. provozní teplota
60 °C |
| Ethernet | Ethernet
10/100/1000 Mbps |
| Celkový počet LAN portů | Celkový počet LAN portů
2 |
| Počet sériových portů | Počet sériových portů
2 |
| Počet USB portů | Počet USB portů
10 |
| čipset / CPU | čipset / CPU
Q965 |
| Pasivní chlazení | Pasivní chlazení
Ne |
| Rozšiřující sloty | Rozšiřující sloty
PCI; PCIe |
| Provedení | Provedení
Fullsize CPU karta |

## Soubory ke stažení

* [Katalog PCIE-9650](https://www.elvac.eu/ipc/download/iei/datasheet/PCIE-9650.pdf)
