Neousys PCIe-NPL54

Čtyřportová GMSL2 frame grabber karta pro Edge AI, autonomní systémy a strojové vidění

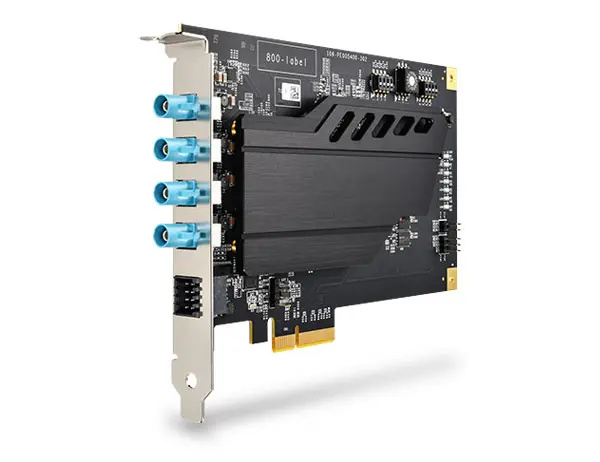

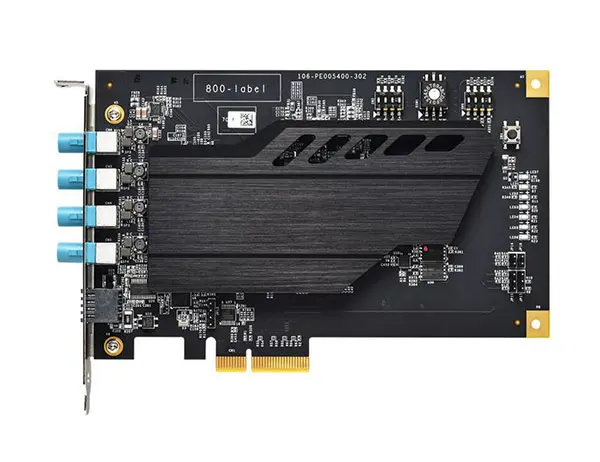

Neousys PCIe-NPL54 je specializovaná frame grabber karta určená pro integraci automobilových GMSL2 kamer do průmyslových počítačů a Edge AI platforem s architekturou x86.

Umožňuje připojení až čtyř GMSL2 kamer prostřednictvím konektorů FAKRA Z a poskytuje spolehlivý přenos obrazových dat pro aplikace autonomního řízení, ADAS, mobilní robotiky, strojového vidění a senzorové fúze.

Díky bezventilátorovému provedení, širokému rozsahu provozních teplot a podpoře GPS synchronizace je vhodná pro nasazení v průmyslovém i dopravním prostředí.

Klíčové vlastnosti

• 4× vstup GMSL2 přes konektory FAKRA Z

• podpora vybraných 8Mpx, 5Mpx, 3Mpx a 2Mpx GMSL2 kamer s připravenými ovladači

• rozhraní PCI Express Gen2 x4

• GPS PPS vstup a výstup pro synchronizaci obrazových dat

• napájení přímo ze sběrnice PCIe

• není vyžadováno externí PCIe napájení

• jednoslotové provedení v poloviční délce karty

• bezventilátorový provoz

• provozní teplota -40 °C až +70 °C

• kompatibilita s Ubuntu Linux 20.04, 22.04 a 24.04

Podpora více kamer

Karta podporuje několik ověřených konfigurací kamer, například:

• 2× 8 Mpx + 1× 3 Mpx při 30 FPS

• 4× 5 Mpx při 30 FPS

• 4× 3 Mpx při 30 FPS

• 4× 2 Mpx při 60 FPS

• 4× 2 Mpx při 30 FPS

Díky tomu je vhodná pro vícekamerové systémy vyžadující vysokou kvalitu obrazu a synchronizované snímání.

Přesná synchronizace senzorů

Integrovaný GPS PPS vstup umožňuje synchronizaci obrazových dat mezi více kartami PCIe-NPL54 nebo mezi kamerami a dalšími senzory, například LiDARy.

GPS PPS výstup kopíruje vstupní signál a umožňuje jednoduché řetězení více zařízení z jednoho zdroje synchronizačního impulzu.

Optimalizováno pro Edge AI

PCIe-NPL54 využívá FPGA architekturu navrženou pro nízkou latenci a efektivní zpracování obrazových dat.

Při streamování ze čtyř 5Mpx kamer při 30 FPS dosahuje spotřeby nižší než 20 W, což umožňuje bezventilátorový provoz až do teploty 70 °C.

Spolehlivost v náročném prostředí

Karta obsahuje mechanismus automatické obnovy streamování po neočekávaném přerušení komunikace způsobeném elektrostatickým výbojem (ESD).

Tím je zajištěna vysoká dostupnost systému i v průmyslových a mobilních aplikacích.

Technické parametry

Typické oblasti použití

• autonomní vozidla

• ADAS systémy

• mobilní robotika (AMR)

• strojové vidění

• Edge AI aplikace

• dopravní systémy

• kamerové systémy pro venkovní prostředí

• senzorová fúze kamera + LiDAR

Neousys PCIe-NPL54 představuje profesionální frame grabber kartu pro integraci automobilových GMSL2 kamer do výkonných průmyslových systémů,

kde zajišťuje spolehlivý přenos obrazu, přesnou časovou synchronizaci a podporu moderních aplikací založených na umělé inteligenci.
