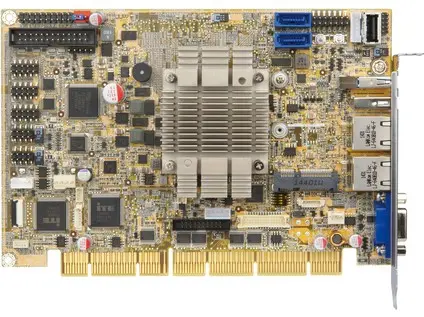

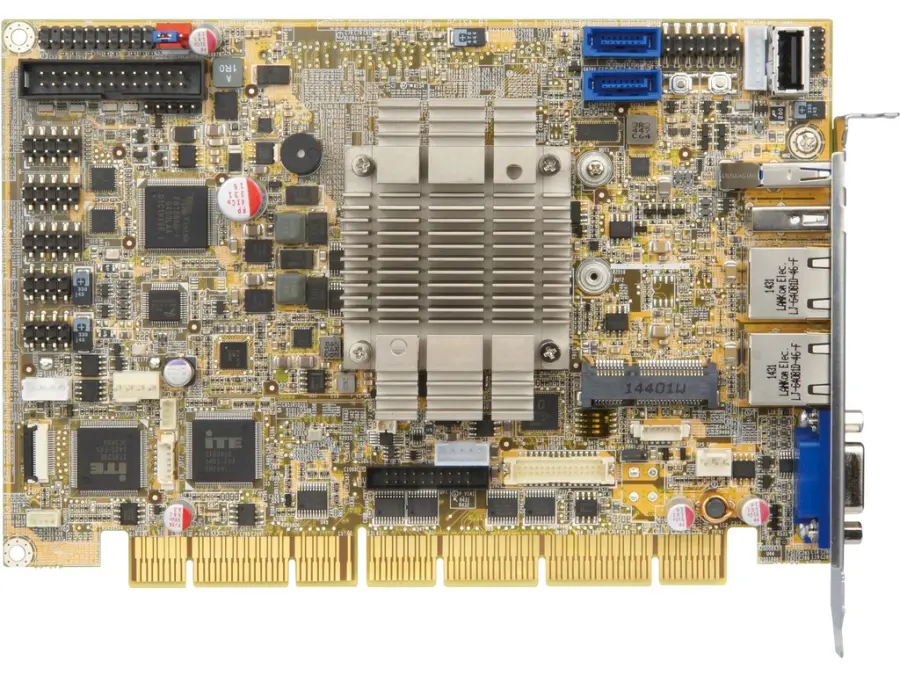

# PCISA-BT-E38451-R10

Procesorová karta PCISA poloviční velikosti podporuje integrovaný SoC Intel® Atom™ E3845 (10 W) s VGA, iDP, Dual Intel® PCIe GbE, USB 3.0, PCIe Mini, SATA, mSATA, COM, Audio a slotem RoHS I

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 122002014592 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | IEI |

## Podrobný popis

Procesorová karta PCISA poloviční velikosti podporuje integrovaný SoC Intel® Atom™ E3845 (10 W) s VGA, iDP, Dual Intel® PCIe GbE, USB 3.0, PCIe Mini, SATA, mSATA, COM, Audio a slotem RoHS I. Procesorová karta se připojuje přes PCISA slot na pasivní backplane. Karta je postavena na novém 22nm čtyřjádrovém procesoru Intel® Atom™ BayTrail série E3800 pracujícím s frekvenci až 1.91 GHz. PCISA-BT je vybavena 1 slotem DIMM pro operační paměť DDR3L s kapacitou maximálně 8GB. Pro ukládání dat má deska dva vstupy SATA 3Gb/s a jeden mSATA slot.Karta podporuje zobrazení na dva nezávislé displeje, konkrétně analogový CRT výstup a možnost připojení iDP a jednoho 24-bit dvoukanálového LVDS.Rozšiřitelnost karty je možné přes MicroSD slot a Mini PCIe pro bezdrátové připojení k internetu. HW šifrování je možné přes čipový modul TPM. Desku PCISA-BT je možné nasadit pro práci v rozšířených teplotách od -20 až do 60°C.SpecifikaceProcesor Intel® Atom™ E3845 (1.91 GHz) nebo E3825 (1.33 GHz) on-boardAž 8 GB 1066/1333 MHz dual-channel DDR3L SDRAMPodpora dvou nezávislých displejů VGA a iDP rozhraníRozšíření přes Mini PCIe kartu (mSATA)/Wi-Fi2x Intel® PCIe GbE2x SATA 3Gb/s, 5x USB 2.0, 1x USB 3.02x RS-232, 1x RS-422/485Pracovní teplota -20 až do 60°CKonfigurace:Half-size PCISA CPU card supports Intel® Atom™ E3845 (10W) on-board SoC with VGA, iDP, Dual Intel® PCIe GbE, USB 3.0, PCIe Mini, SATA, mSATA, COM, Audio and RoHS

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Min. provozní teplota | Min. provozní teplota
-20 °C |
| Max. provozní teplota | Max. provozní teplota
60 °C |
| Ethernet | Ethernet
10/100/1000 Mbps |
| Celkový počet LAN portů | Celkový počet LAN portů
2 |
| Počet sériových portů | Počet sériových portů
3 |
| Počet USB portů | Počet USB portů
7 |
| čipset / CPU | čipset / CPU
Bay Trail SoC |
| Pasivní chlazení | Pasivní chlazení
Ne |
| Rozšiřující sloty | Rozšiřující sloty
mini PCIe |
| Provedení | Provedení
Halfsize CPU karta |

## Soubory ke stažení

* [Katalog PCISA-BT](https://www.elvac.eu/ipc/download/iei/datasheet/PCISA-BT.pdf)
