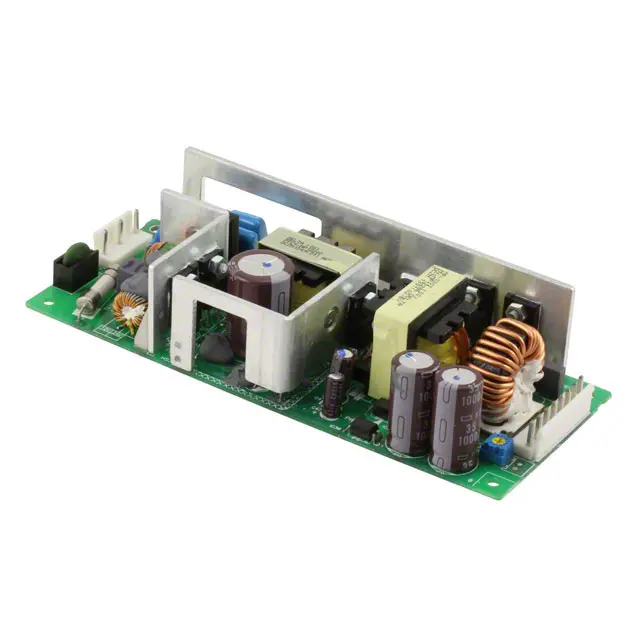

# PJ-24V100WBNA

Průmyslový Open Frame napájecí zdroj Delta PJ-24V100W. Výkon 103,2 W, výstup 24 V / 4,3 A, vstup 85–264 VAC, aktivní PFC, účinnost až 89 %, konformní lakování PCB a spolehlivá ochrana pro OEM a průmyslové aplikace.

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 151515920010 |
| Záruka | 36 |
| Záruka pro firmy | 36 |
| Značka | DELTA |

## Podrobný popis

Napájecí zdroj Delta PJ-24V100W ze série PJ je průmyslový otevřený (Open Frame) AC/DC zdroj určený pro integraci do strojů, průmyslových zařízení, HMI panelů, IPC a dalších OEM aplikací. Poskytuje výstupní napětí 24 V DC, výkon 103,2 W a podporuje univerzální vstupní napětí 85–264 VAC. Díky vysoké účinnosti až 89 %, aktivnímu PFC, nízkému náběhovému i svodovému proudu a konformnímu lakování desky plošných spojů nabízí vysokou spolehlivost i v náročném průmyslovém prostředí. Zdroj je dostupný ve variantách Open Frame, L Frame nebo Enclosed, volitelně také s funkcí Remote ON/OFF. Model splňuje bezpečnostní normy IEC/EN/UL 62368-1, disponuje aktivní korekcí účiníku (PFC), ochranou proti přepětí, přetížení, zkratu i přehřátí a je certifikován podle CE, UKCA, CB a UL/cUL pro průmyslové použití.Hlavní vlastnostivýkon 103,2 Wvýstup 24 V DC / 4,3 Auniverzální vstup 85–264 VAC, 47–63 Hzúčinnost až 89 %aktivní PFC (Power Factor Correction)nastavitelné výstupní napětí 21,6–26,4 V DCotevřené provedení Open Framekonformní lakování PCB proti prachu a chemickým nečistotámpřirozené chlazení bez ventilátoruvolitelná funkce Remote ON/OFFnízký náběhový i svodový proudcertifikace CE, UKCA, UL/cUL, CB, RoHS.Typické použitíprůmyslové počítače (IPC)HMI panelyprůmyslová automatizaceOEM zařízeníměřicí a testovací technikakomunikační zařízeníprůmyslové řídicí systémyvestavné elektronické aplikaceTechnické parametryParametrHodnotaVstupní napětí85–264 VACFrekvence47–63 HzVýstupní napětí24 V DCVýstupní proud4,3 AVýstupní výkon103,2 WÚčinnostaž 89 %Nastavení výstupního napětí21,6–26,4 V DCProvozní teplota-10 až +70 °CChlazeníPřirozená konvekceRozměry (Open Frame)155 × 62 × 33,5 mmHmotnost (Open Frame)0,26 kgOchranné funkceochrana proti přepětí (OVP)ochrana proti přetížení a nadproudu (OCP/OLP)automatické obnovení po přetížení (Hiccup Mode)ochrana proti zkratu s automatickým obnovenímochrana proti přehřátí (OTP)galvanické oddělení vstup–výstup 3 kVACtřída ochrany Class I (PE)životnost MTBF > 200 000 hodinočekávaná životnost kondenzátorů 10 let při 115 VAC, 50 % zatížení a 40 °C.

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Napájení | Napájení
85–264V AC |
| Provedení zdroje | Provedení zdroje
Open Frame |
| Pasivní chlazení | Pasivní chlazení
Ano |
| Výška | Výška
33,5 mm |
| Hloubka | Hloubka
155 mm |
| Šířka | Šířka
62 mm |
| Výkon | Výkon
100 W |
| Min. provozní teplota | Min. provozní teplota
-10 °C |
| Max. provozní teplota | Max. provozní teplota
70 °C |
| Výstupní napětí | Výstupní napětí
24V DC |

## Soubory ke stažení

* [Katalog PJ-24V100W](http://www.elvac.eu/ipc/download/DELTA/datasheet/PJ-24V100W.pdf)
