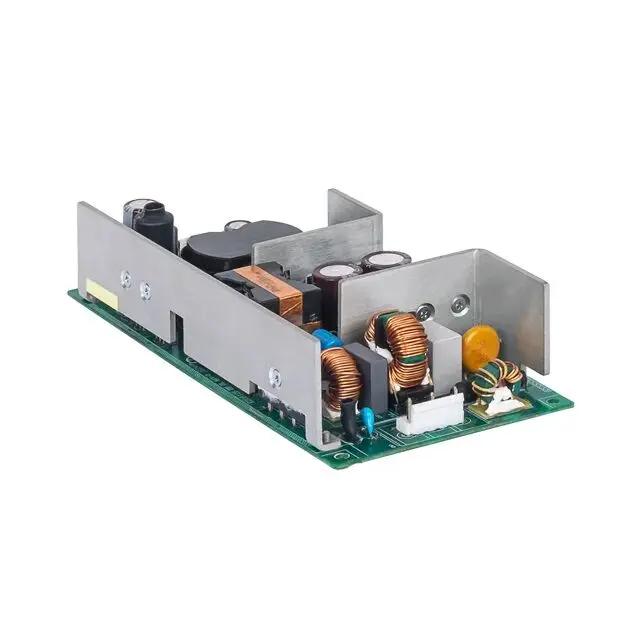

# PJB-24V240WBNA

Průmyslový Open Frame napájecí zdroj Delta PJB-24V240W. Výkon 240 W, výstup 24 V / 10 A, Power Boost až 480 W po dobu 10 s, účinnost až 92,5 %, aktivní PFC, vstup 85–264 VAC a spolehlivá ochrana pro průmyslové aplikace.

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 151515920012 |
| Záruka | 36 |
| Záruka pro firmy | 36 |
| Značka | DELTA |

## Podrobný popis

Napájecí zdroj Delta PJB-24V240W ze série PJB je výkonný průmyslový otevřený (Open Frame) AC/DC zdroj určený pro průmyslovou automatizaci, vestavné systémy, IPC, HMI panely a další OEM aplikace. Poskytuje 240 W trvalého výkonu při výstupním napětí 24 V DC / 10 A a díky integrované funkci Power Boost dokáže krátkodobě dodat až 480 W (20 A po dobu 10 sekund) pro spolehlivé rozběhy zařízení s vysokým rozběhovým proudem. Zdroj podporuje univerzální vstupní napětí 85–264 VAC i 120–370 VDC, dosahuje účinnosti až 92,5 % a využívá aktivní korekci účiníku (PFC). Díky konformnímu lakování desky plošných spojů, přirozenému chlazení, ochranám proti přetížení, přepětí, zkratu i přehřátí a certifikacím IEC/EN/UL 62368-1, CE, UKCA, UL/cUL a CB je vhodný pro dlouhodobý provoz v náročném průmyslovém prostředí. Zdroj je dostupný ve variantách Open Frame, L Frame nebo Enclosed a u vybraných modelů podporuje funkci Remote ON/OFF.Hlavní vlastnostivýkon 240 Wvýstup 24 V DC / 10 APower Boost 200 % – až 480 W (20 A) po dobu 10 sekunduniverzální vstup 85–264 VAC nebo 120–370 VDCúčinnost až 92,5 %aktivní PFC (Power Factor Correction)nastavitelné výstupní napětí 21,6–26,4 V DCotevřené provedení Open Framekonformní lakování PCB proti prachu a chemickým nečistotámpřirozené nebo nucené chlazenívolitelná funkce Remote ON/OFFcertifikace CE, UKCA, UL/cUL, CB, PSE, RoHS.Typické použitíprůmyslové počítače (IPC)HMI panelyprůmyslová automatizaceřízení strojů a linekprůmyslové komunikační systémyměřicí a testovací technikaOEM zařízeníaplikace s vysokým rozběhovým proudem motorů, ventilů nebo reléTechnické parametryParametrHodnotaVstupní napětí85–264 VAC / 120–370 VDCFrekvence47–63 HzVýstupní napětí24 V DCVýstupní proud10 AVýstupní výkon240 WPower Boost20 A / 480 W po dobu 10 sÚčinnostaž 92,5 %Nastavení výstupního napětí21,6–26,4 V DCProvozní teplota-10 až +70 °CChlazeníPřirozená konvekce / nucené proudění vzduchuRozměry (Open Frame)180 × 84 × 42 mmHmotnost (Open Frame)0,44 kgOchranné funkceochrana proti přepětí (OVP)ochrana proti přetížení a nadproudu (OCP/OLP)automatické obnovení po přetížení (Hiccup Mode)ochrana proti zkratu s automatickým obnovenímochrana proti přehřátí (OTP)galvanické oddělení vstupu a výstupu 3 kVACtřída ochrany Class I (PE)interní pojistka T8AHživotnost MTBF > 200 000 hodinočekávaná životnost kondenzátorů 10 let při 115 VAC, 50 % zatížení a 40 °C.

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Napájení | Napájení
85–264V AC |
| Provedení zdroje | Provedení zdroje
Open Frame |
| Pasivní chlazení | Pasivní chlazení
Ano |
| Výška | Výška
42 mm |
| Hloubka | Hloubka
180 mm |
| Šířka | Šířka
84 mm |
| Výkon | Výkon
240 W |
| Min. provozní teplota | Min. provozní teplota
-10 °C |
| Max. provozní teplota | Max. provozní teplota
70 °C |
| Výstupní napětí | Výstupní napětí
24V DC |

## Soubory ke stažení

* [Katalog PJB-24V240W](http://www.elvac.eu/ipc/download/DELTA/datasheet/PJB-24V240W.pdf)
