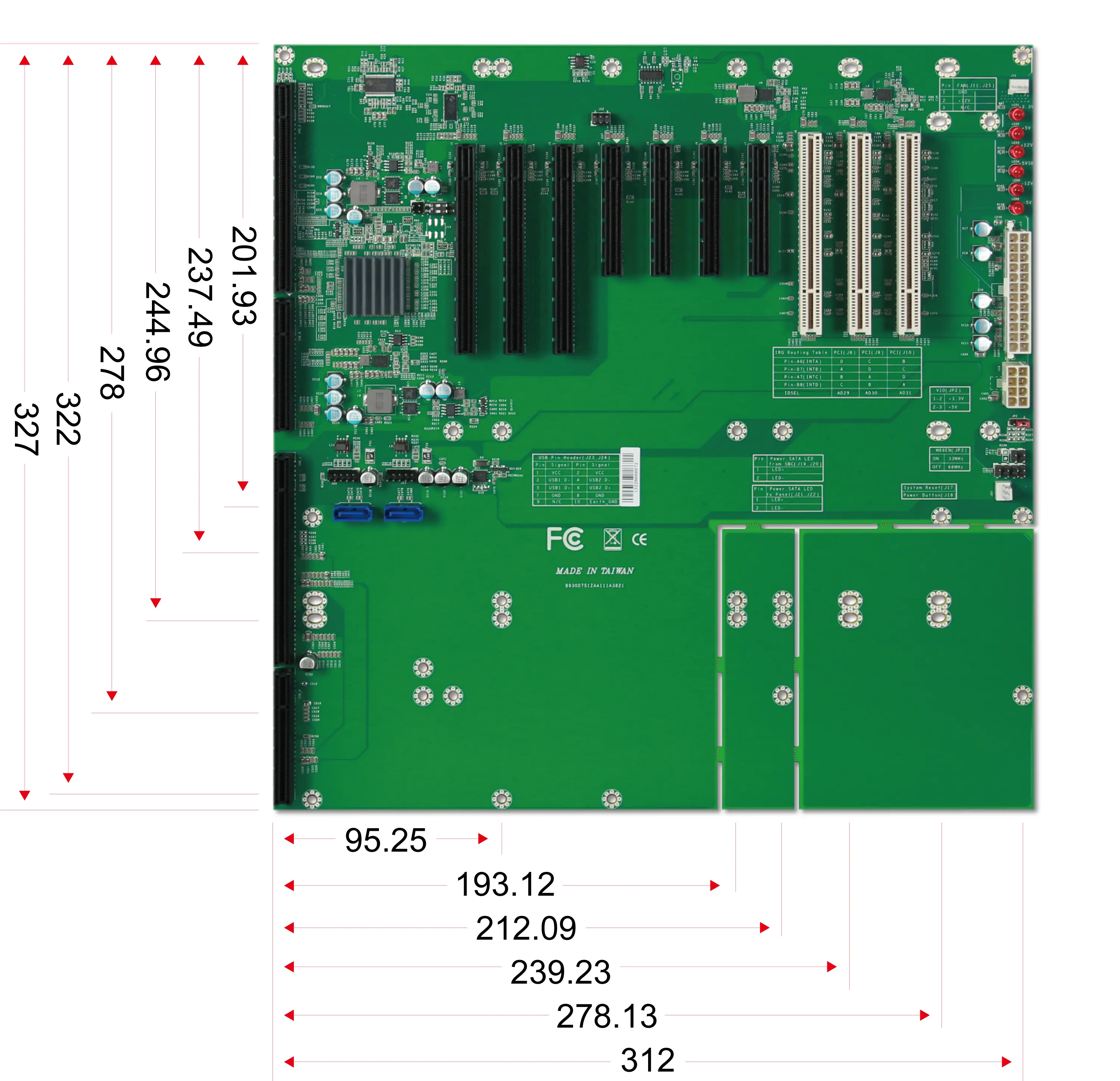

Portwell PBPE-11A3 – 11slotová PICMG 1.3 backplane pro 4U šasi

Portwell PBPE-11A3 je výkonná 11slotová průmyslová PICMG 1.3 backplane určená pro 4U průmyslová šasi. Podporuje PCIe Gen3 ve spojení s jednodeskovými počítači řady ROBO-8112 / ROBO-8113, což z ní činí ideální volbu pro výkonné modulární systémy, průmyslovou automatizaci, sběr dat nebo aplikace s více rozšiřujícími kartami.

Hlavní vlastnosti

• Určeno pro 4U průmyslové šasi

• Podpora PCIe Gen3 s SBC ROBO-8112/8113

• 4× USB porty přímo na backplane

• 2× SATA porty pro připojení úložišť

• Robustní konstrukce vhodná pro 24/7 průmyslový provoz

Slotová konfigurace

Dle specifikace na straně PDF (sekce Non-Server Grade Backplane) :

• 1× PCIe x16 (plný signál)

• 2× PCIe x16 (mechanicky x16, elektricky x8)

• 4× PCIe x8 (mechanicky x8, elektricky x1)

• 3× PCI (standardní 32bit legacy sloty)

➡️ Celkem 11 slotů

Tento mix vysokorychlostních PCIe linek a tradičních PCI umožňuje flexibilní kombinaci moderních high-end karet i starších průmyslových modulů.

Typické použití

• Výkonné průmyslové PC a řídicí jednotky

• Vision systémy a zpracování obrazu

• Sběr dat a měřicí aplikace

• Automatizační linky s více kartami

• Rozšířené komunikační a I/O systémy
