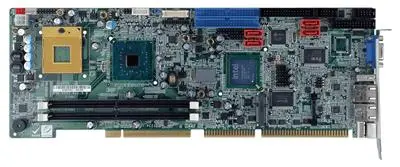

# WSB-9452-R10

Full-size CPU karta pro systémy PICMG 1.0 s podporou procesorů Intel® Core™ 2 Duo Socket M, až 4 GB DDR2 RAM, dvěma Gigabit Ethernet porty

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 122025014920 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | IEI |

## Podrobný popis

WSB-9452-R10 je výkonná průmyslová Full-size CPU karta standardu PICMG 1.0, určená pro průmyslové počítače s pasivním backplanem. Podporuje procesory Intel® Core™ 2 Duo, Core™ Duo, Core™ Solo a Intel® Celeron® M v patici Socket M s frekvencí systémové sběrnice 533 nebo 667 MHz. Díky dlouhodobé dostupnosti a robustní konstrukci je vhodná pro průmyslovou automatizaci, výrobní technologie, řídicí systémy i modernizaci starších průmyslových počítačů. Deska využívá čipovou sadu Intel® 945GM + ICH7M a podporuje až 4 GB DDR2 400/533/667 MHz ve dvou dvoukanálových DIMM slotech. Integrovaná grafika Intel 945GM nabízí výstupy VGA, HDTV a 18bitové dvoukanálové LVDS pro připojení průmyslových LCD panelů. Varianta WSB-9452-R10 nepodporuje DVI, které je dostupné pouze u modelů označených DVI.K dispozici jsou 2× RS-232, 7× USB 2.0, 2× SATA, IDE, FDD, LPT, PS/2 pro klávesnici a myš, digitální I/O, PCIe Mini Card slot i konektor pro TPM modul. Síťovou komunikaci zajišťují 2× Gigabit Ethernet řadiče Broadcom s podporou ASF 2.0 pro vzdálenou správu. Programovatelný watchdog timer zvyšuje spolehlivost systému při nepřetržitém provozu.Napájení je možné z AT i ATX zdroje. Karta pracuje v teplotním rozsahu 0 až +60 °C, má rozměry 338 × 122 mm a díky standardu PICMG 1.0 představuje vhodnou platformu pro průmyslové aplikace s požadavkem na vysokou spolehlivost a dlouhodobou podporu.Hlavní vlastnostiprůmyslová Full-size PICMG 1.0 CPU kartapodpora procesorů Intel® Core™ 2 Duo, Core™ Duo, Core™ Solo a Intel® Celeron® M (Socket M)podpora 533/667 MHz FSBčipová sada Intel® 945GM + ICH7M2× DDR2 400/533/667 DIMM, až 4 GB RAMintegrované grafické výstupy VGA a HDTV18bitové dvoukanálové LVDS2× Gigabit Ethernet Broadcom s podporou ASF 2.02× SATA7× USB 2.02× RS-2321× IDE, 1× FDD, 1× LPTPCIe Mini Card slotkonektor pro TPM modul8bitové digitální I/O (4 vstupy / 4 výstupy)podpora IrDAvolitelný 5.1kanálový AC'97 nebo 7.1kanálový HD Audio Kitprogramovatelný watchdog timer (1–255 s)napájení AT/ATXprovozní teplota 0 až +60 °Crozměry 338 × 122 mmkompatibilní se standardem PICMG 1.0

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Max. provozní teplota | Max. provozní teplota
60 °C |
| Ethernet | Ethernet
10/100/1000 Mbps |
| Celkový počet LAN portů | Celkový počet LAN portů
2 |
| Počet sériových portů | Počet sériových portů
2 |
| Počet USB portů | Počet USB portů
7 |
| čipset / CPU | čipset / CPU
945GM |
| Pasivní chlazení | Pasivní chlazení
Ne |
| Rozšiřující sloty | Rozšiřující sloty
mini PCIe |
| Provedení | Provedení
Fullsize CPU karta |

## Soubory ke stažení

* [Katalog WSB-9452-R10](https://www.elvac.eu/ipc/download/iei/datasheet/WSB-9452-R10.pdf)
