# ACE-709VX-RS

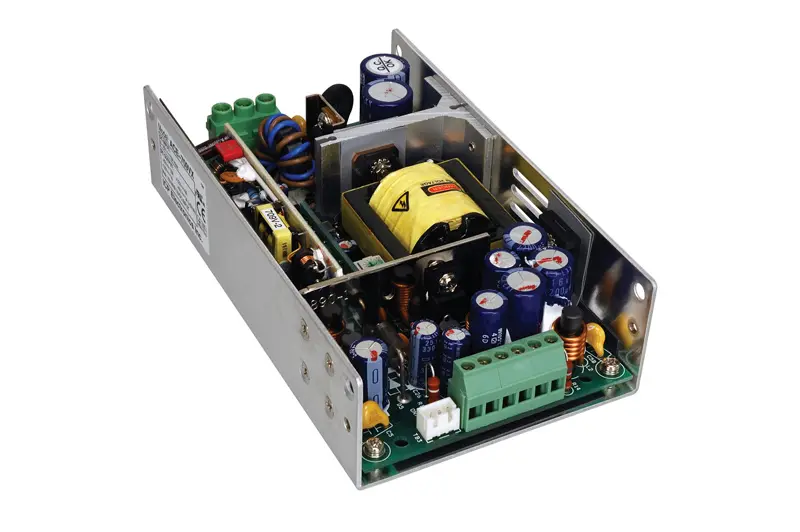

80W otevřený ATX napájecí zdroj pro průmyslové aplikace s 12V DC vstupem (9–16 VDC)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 121020011910 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | IEI |

## Podrobný popis

ACE-709VX-RS je kompaktní 80W otevřený (Open Frame) ATX napájecí zdroj určený pro průmyslové počítače, embedded systémy a aplikace napájené z 12V stejnosměrného zdroje. Díky širokému vstupnímu rozsahu 9–16 VDC představuje ideální řešení pro vozidlové systémy, průmyslovou automatizaci a další aplikace využívající 12V napájení. Napájecí zdroj poskytuje standardní ATX napěťové větve (+3,3 V, +5 V, +12 V, -5 V, -12 V a +5 VSB) s výkonem až 80 W. Dosahuje účinnosti až 75 % a je navržen pro spolehlivý provoz v náročných průmyslových podmínkách s provozní teplotou -20 až +70 °C. Vysoká hodnota MTBF 162 000 hodin přispívá k dlouhodobé spolehlivosti zařízení.Zdroj má kompaktní rozměry 152,4 × 89 × 39 mm a podporuje volitelné kabelové sady pro připojení k CPU kartě nebo backplanu, vybavené 20pin ATX, HDD a SATA konektory. Součástí balení je kabel +5VSB / PS ON pro řízení zapnutí zdroje.Hlavní vlastnostiotevřený průmyslový ATX napájecí zdroj (Open Frame)výkon 80 Wvstupní napětí 9 až 16 VDCstandardní ATX výstupy:+3,3 V / 8 A+5 V / 2,5 A+12 V-5 V / 0,5 A-12 V / 0,5 A+5 VSBúčinnost až 75 %provozní teplota -20 až +70 °CMTBF 162 000 hodinkompaktní rozměry 152,4 × 89 × 39 mmpodpora volitelných kabelů pro CPU kartu nebo backplanesoučástí balení kabel +5VSB / PS ONvhodný pro průmyslové počítače a embedded systémy

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Napájení | Napájení
12V DC |
| Provedení zdroje | Provedení zdroje
Open Frame |
| Typ napájení | Typ napájení
ATX |
| Pasivní chlazení | Pasivní chlazení
Ne |
| Výška | Výška
39 mm |
| Hloubka | Hloubka
152,4 mm |
| Šířka | Šířka
89 mm |
| Výkon | Výkon
80 W |

## Soubory ke stažení

* [Katalog ACE-709VX](https://www.elvac.eu/ipc/download/iei/datasheet/ACE-709VX.pdf)
