Cincoze CV-108C-R10/M1101-R10

Modulární průmyslové zobrazovací řešení založené na technologii Cincoze CDS (Convertible Display System).

Kombinuje 8,4" dotykový displej CV-108C s monitorovým modulem M1101, který zajišťuje video vstupy a řízení zobrazení.

Vhodné pro průmyslové HMI aplikace a integraci do strojů.

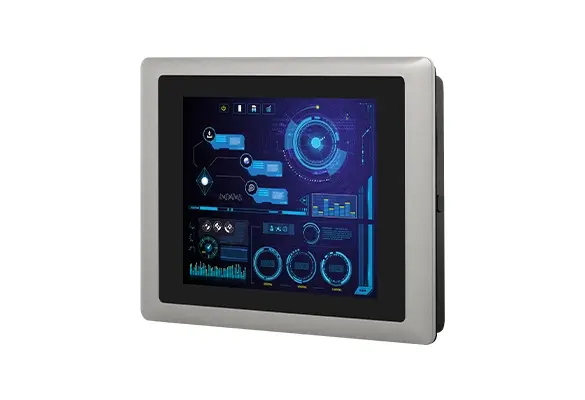

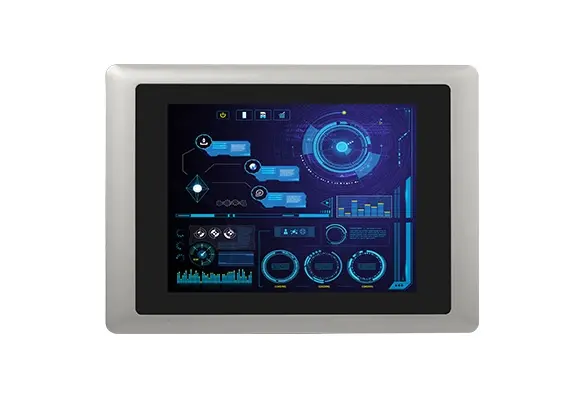

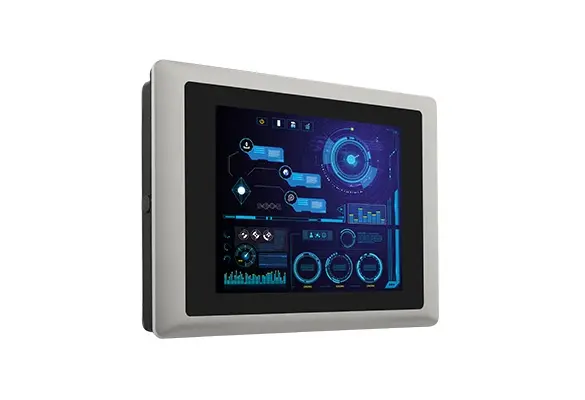

Displej (CV-108C-R10)

• Úhlopříčka: 8,4" TFT LCD
• Rozlišení: 800 × 600 (SVGA), poměr stran 4:3

Dotykové ovládání

• Projected Capacitive Touch (PCAP)
• Plochý čelní panel (flat design)

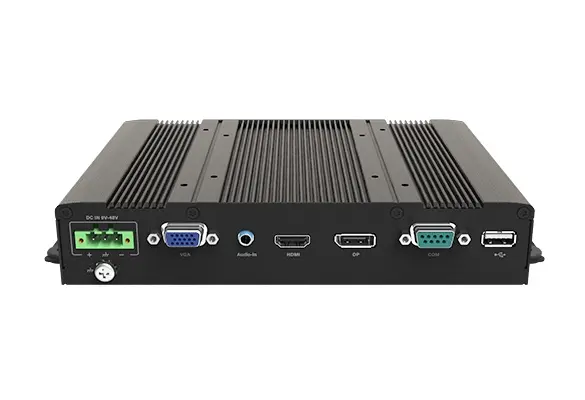

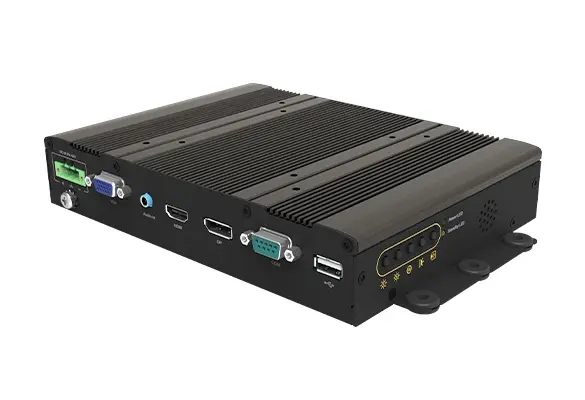

Video vstupy (M1101-R10)

• 1× HDMI (až 1920 × 1080 @ 60 Hz)
• 1× DisplayPort (až 1920 × 1080 @ 60 Hz)
• 1× VGA (až 1920 × 1080 @ 60 Hz)

Další rozhraní (M1101-R10)

• 1× USB 2.0 (pro dotyk)
• 1× RS-232 (pro dotyk)
• 1× Audio Line-in (3,5 mm)
• OSD tlačítka (nastavení jasu a menu)
• Integrované reproduktory 2W + 2W

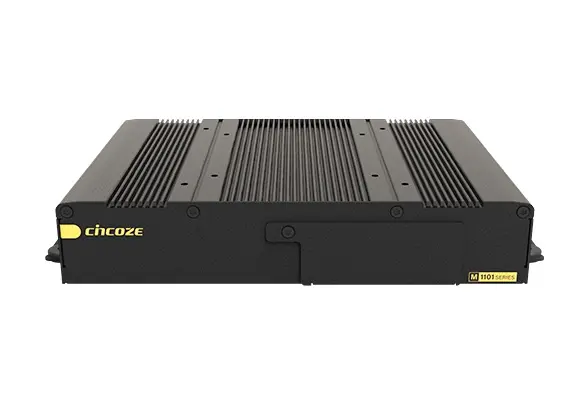

Napájení a konstrukce (M1101-R10)

• Napájení: 9–48 V DC
• Fanless design
• Konstrukce: robustní hliníkové provedení
• Montáž: VESA / CDS

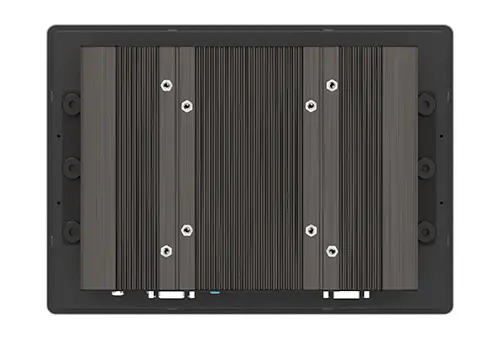

Konstrukce a odolnost (CV-108C)

• Přední panel: IP65 (odolnost proti prachu a vodě)
• Konstrukce: hliníkový die-cast rám
• Panelová montáž
• Průmyslové provedení

Provozní podmínky

• Provozní teplota: -20 °C až +70 °C
• Skladovací teplota: -30 °C až +80 °C (displej) / -20 °C až +75 °C (modul)
• Vlhkost: až 90–95 % (nekondenzující)

Mechanické parametry

• Displej: cca 262 × 186 × 56 mm
• Modul M1101: cca 204.5 × 149 × 38.5 mm
• Hmotnost:

• displej: cca 1,56 kg
• modul: cca 1,2 kg

CDS (Convertible Display System)

Modulární řešení umožňuje kombinovat displej s různými moduly podle požadavků aplikace:

• flexibilní konfigurace vstupů
• snadný upgrade
• jednodušší servis

Typické použití

• Průmyslové HMI panely
• Řídicí systémy strojů
• Výrobní linky
• Kiosky a embedded aplikace

Hlavní výhody

• Kapacitní dotyk (PCAP)
• IP65 čelní ochrana
• Vysoký jas až 700 nitů
• Modulární CDS systém
• Široká kompatibilita video vstupů (HDMI, DP, VGA)
• Průmyslové provedení (fanless, široké napájení)
