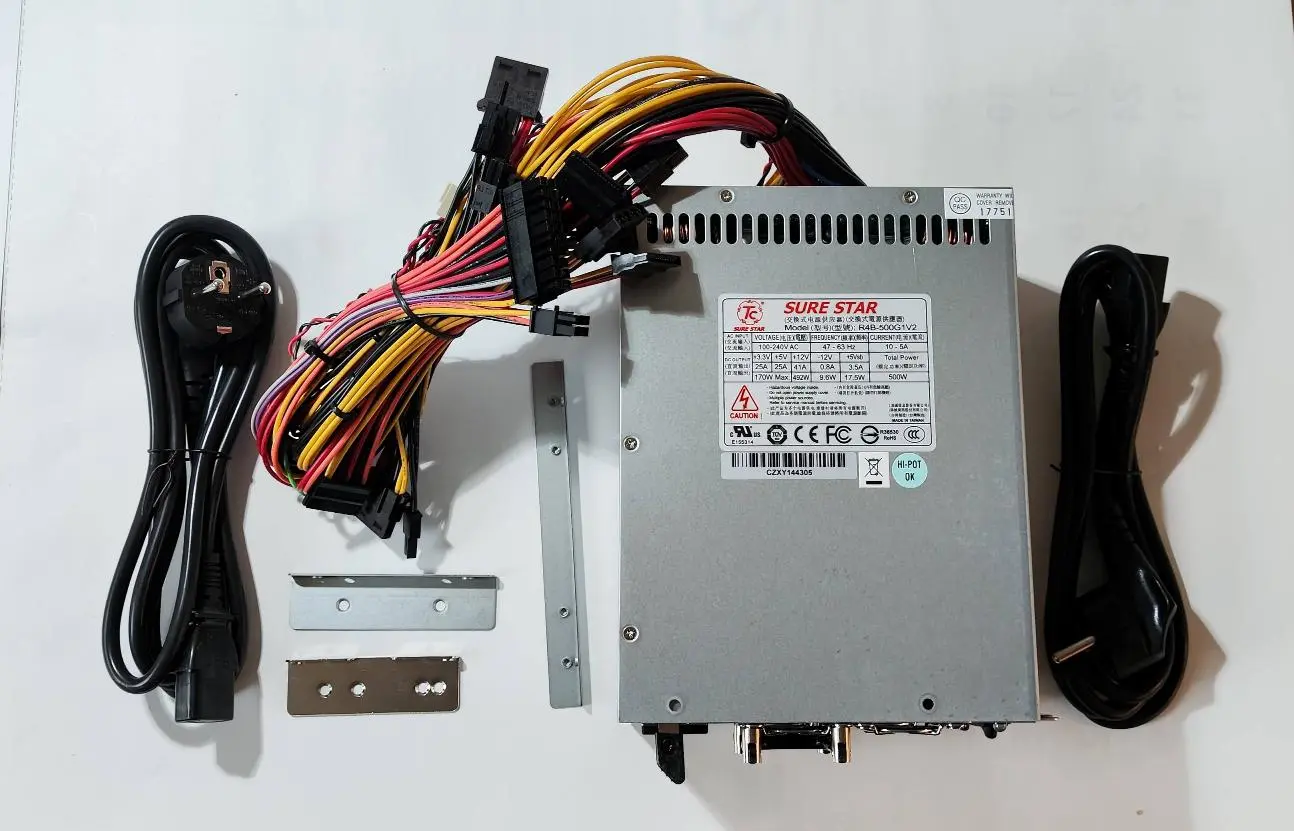

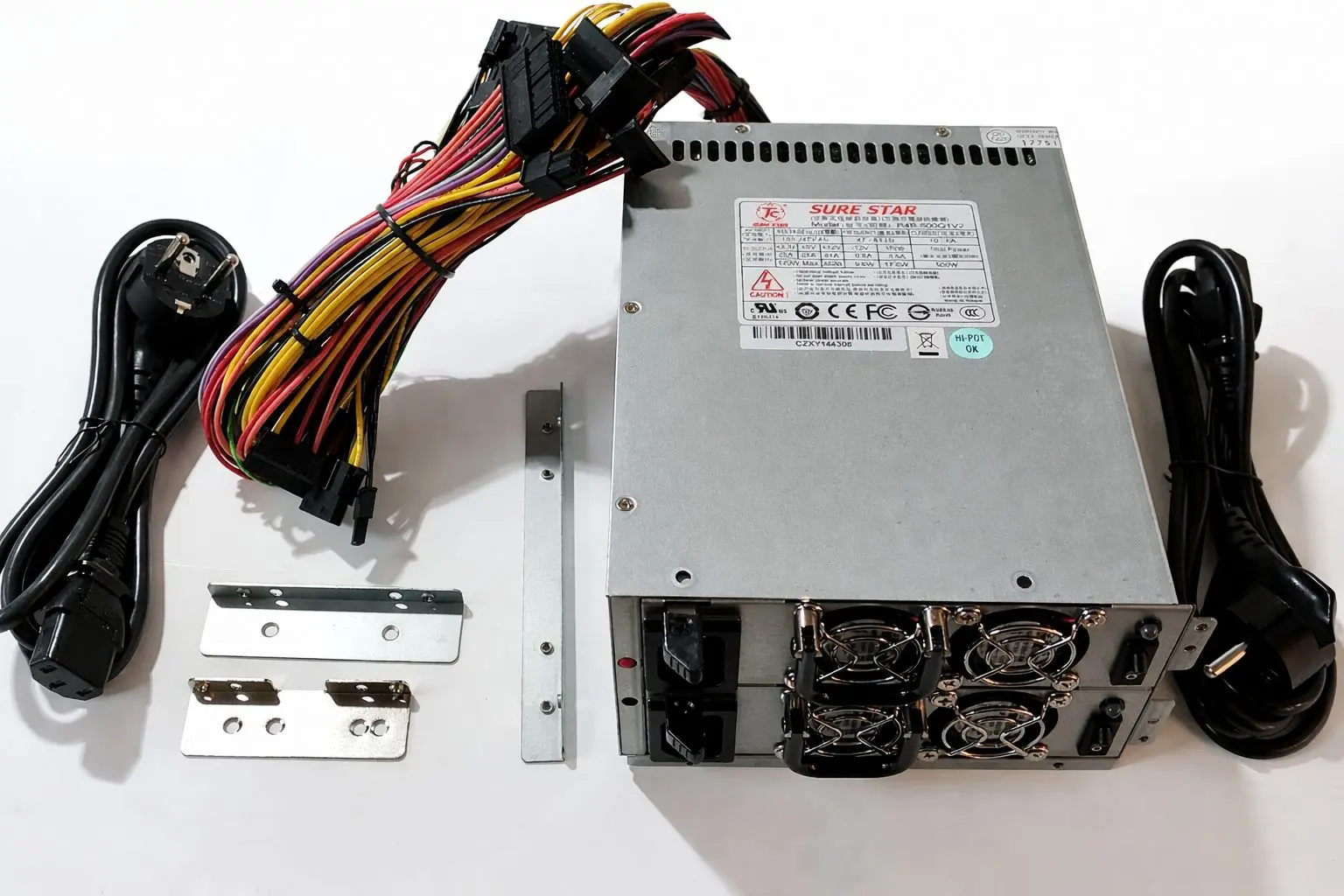

R4B-500G1V2 zdroj 2x500W ATX

Obecné vlastnosti

• Typ: Redundantní napájecí zdroj AC → DC pro 4U šasi

• Konfigurace: 2× 500 W moduly (celková redundance)

• Provozní teplota: 0 °C až +50 °C

• Provozní nadmořská výška: do 5000 m n. m.

• Rozměry (DxŠxV): 199 × 150 × 86 mm

• Certifikace: UL, CB, TUV, CE, FCC, BSMI, CCC, RoHS, REACH

• Hmotnost: cca 9,00 kg (čistá) / 9,50 kg (vč. balení)

Vstupní parametry

• Vstupní napětí: 100 – 240 V AC (plný rozsah)

• Frekvence: 50 – 60 Hz

• Vstupní proud: 10 A při 115 V, 5 A při 230 V

• Náběhový proud: 30 A při 115 V, 60 A při 230 V

• Minimální účinnost: 80 % při plné zátěži

• Power factor (faktor výkonu): ≥ 0,95 při plné zátěži a 230 V AC

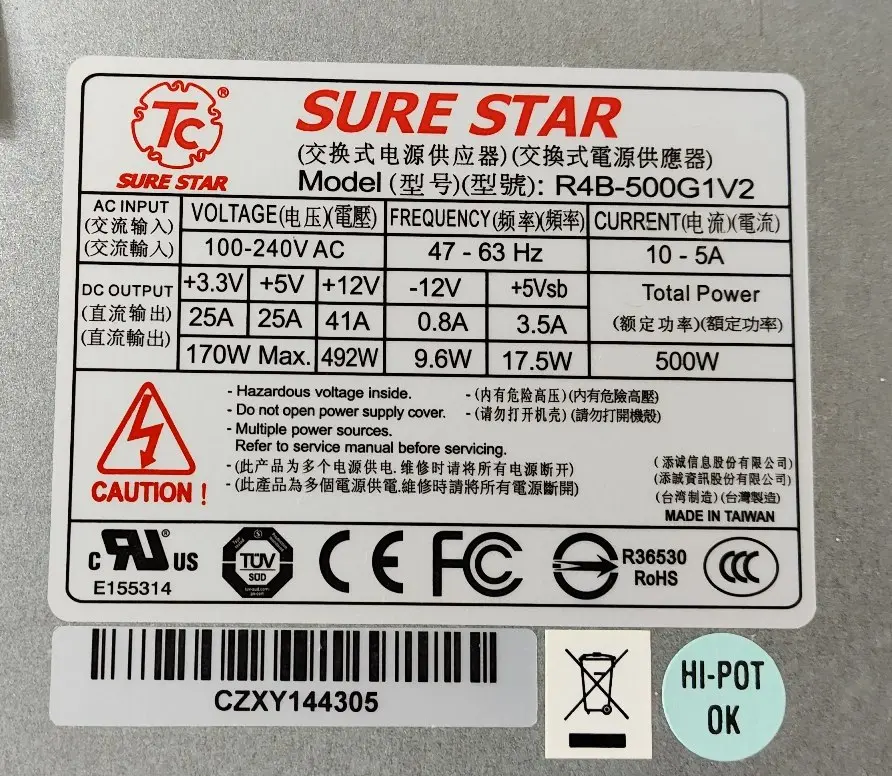

Výstupní parametry

Celkový výkon: 500 W (jako redundantní systém)
Výstupní napětí a proudové limity:

• +3.3 V: 1 A min. / 25 A max.

• +5 V: 1 A min. / 25 A max.

• +12 V: 1 A min. / 41 A max.

• -12 V: 0 A min. / 0.8 A max.

• +5 VSB: 0.1 A min. / 3.5 A max.

• Regulace napětí: ± 5 % (všechny větve)

• Riple a šum (Ripple & Noise): typicky 50–120 mV podle výstupní větve

• Poznámka: Kombinovaný výkon větví +3.3 V a +5 V nesmí překročit 170 W

• Maximální celkový výkon:500 W

Funkce ochrany

• Přetížení

• Přepětí

• Zkratová ochrana

• Přehřátí

• Držení výstupu při krátké ztrátě vstupu (Hold-up time)
  (true pro provoz při plné zátěži)

Shrnutí

Tento produkt je průmyslový redundantní napájecí zdroj pro serverová nebo průmyslová 4U šasi, s dvěma paralelními 500 W moduly, který poskytuje stabilní DC napájení s ochranami a certifikacemi pro robustní provoz.
