half-size MiniPCIe Riser Karte>PCIe x1

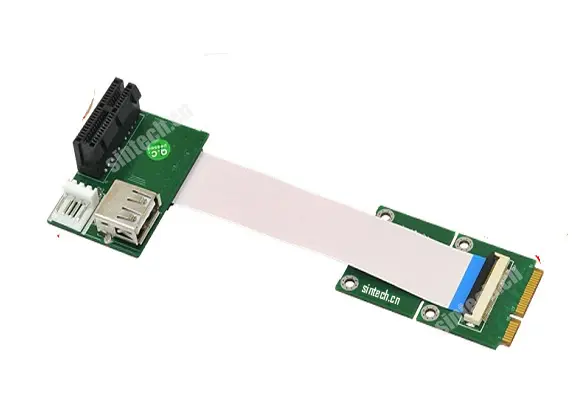

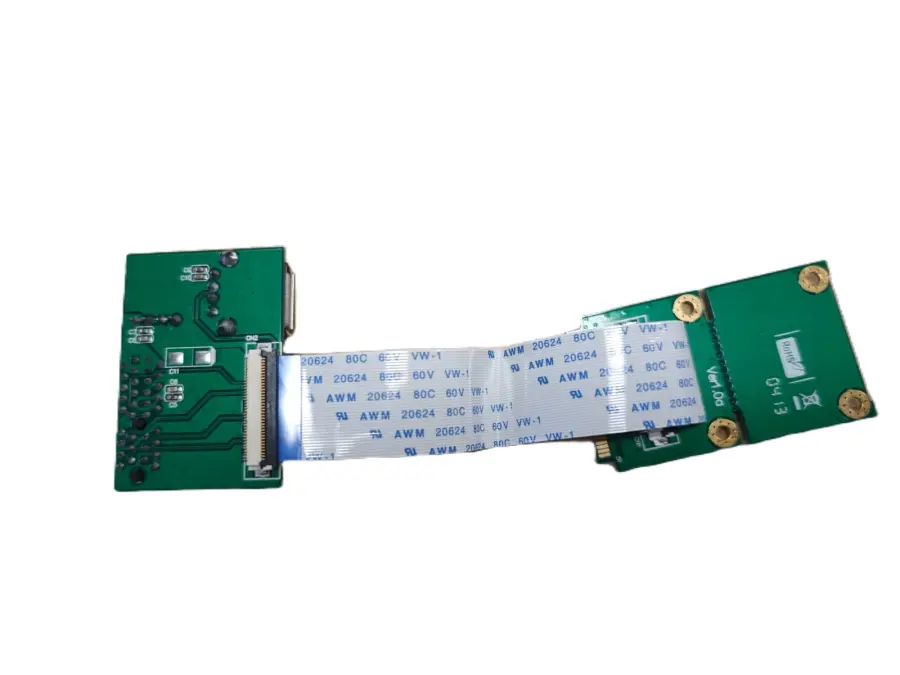

ST824 Mini PCI-E → PCI-E x1/4/8/16 + USB riser adapter s flexibilním FFC kabelem

Adaptér ST824 umožňuje připojení plnohodnotných PCI Express karet (x1 / x4 / x8 / x16) a rozhraní USB k systému prostřednictvím mini PCI-E slotu.

Je vybaven flexibilním vysokorychlostním FFC kabelem, díky kterému lze snadno instalovat kartu i ve stísněném prostoru.

Tento adaptér je ideální pro průmyslové a embedded aplikace, testování hardwaru a speciální rozšiřující řešení.

Specifikace

• Standardy:

• PCI Express™ Mini Card Electromechanical Specification Rev. 1.0

• PCI Express Base Specification 1.1 (rychlost až 2,5 Gbps)

• USB Specification 2.0 Hi-Speed (až 480 Mbps)

• System Management Bus (SMBus) Specification v1.1

• PCI Express CEM Specification 1.1

• Napájení:

• 3,3 V (pro PCIe slot, napájení z mini PCIe)

• 5 V (pro USB, z FDD 4-pin konektoru)

• 12 V (pro PCIe, z FDD 4-pin konektoru)

• FFC kabel:

• Šířka: 18,5 mm

• Tloušťka: 0,1 mm

• Dostupné délky: 10 cm / 20 cm / 30 cm

Typické použití

• Rozšíření průmyslových PC o PCIe karty

• Testovací a vývojové sestavy

• Aplikace, kde je potřeba flexibilní umístění PCIe karty

• Vestavné systémy se stísněným prostorem
